液化气液位表工作原理

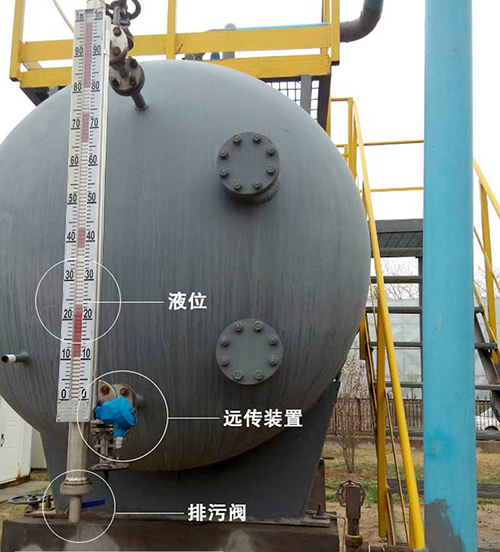

在桶槽外侧装置延伸旁路管，由旁路管外加装液位指示器，将装有磁铁的浮球放进旁路管内，因磁性色片内装着与浮球磁性相反之磁铁，所以当浮球上升时会吸引磁性色片翻动，磁性色片颜色会由白色翻为红色（或银色翻为金色），以指示实际液面高度。

液化气液位表特点及适用场所
1、适用于高温、高压力、强酸、强碱及防爆要求、结构简单、可靠耐用，可加装多种选购配件使控制更加容易。
2、加装液位传送器及磁性开关，不须?；?*安装或调整。
3、若电源中断，现场磁性开关亦不受影响，准确性高。
4、每10公分加一不同颜色的色片，使液位容易辨识。
5、舍用于染整设备、废水处理、发电厂、化工设备，热煤油锅炉和石化工业等

液化气液位表的结构特点
1、磁翻板液位计结构

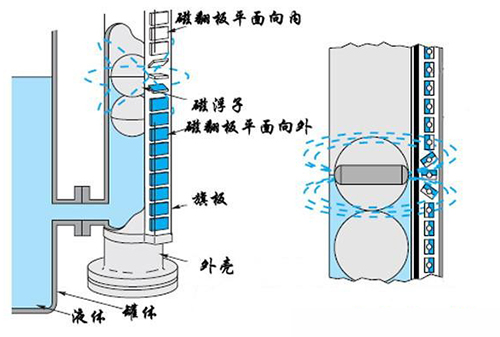

液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转180’液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动，使安装在液位计立管设定位置上的簧片开关动作，实现开-关控制或报警。
3、液位计电远传
在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，转换成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。

液化气液位表技术参数
1、测量范围：200—12000mm
2、测量精度：±10mm
3、介质密度：≥0.5g/cm3
4、工作压力：0-15MPa（其他特殊要求可订制）
5、工作温度：-40~450℃（订货时需注明温度范围）
6、介质粘度：≤0.4Pa.s(对粘度大或低温易结晶介质要选用夹套型)
7、测量界位比重差：0.15g/cm3
8、本厂出厂连接法兰尺寸：DN20PN2.5(公管制)连接法兰采用化工部1998年发布的H(120592—20635—97法兰标准．若采用其他法兰标准请用户在订货时注明．法兰连接孔分布形状：正方形．
9、输出信号：二线制4—20mADC
10、出线接口螺纹：M20*1.5内螺纹
11、防护等级：IP65
12、防爆等级：dIIBT4—6iaIICT4—6

液化气液位表的使用注意事项
1.对超过一定长度（普通型>3米、防腐型>2米）的液位计。
2.磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
3.当配有远传配套仪表时需做到如下几条：
4.应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；
5.远传配套仪表上感应面应面向和紧贴主导管；
6.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；
7.应根据介质情况，不定期清洗磁翻板液位计的主导管清除杂质；

液化气液位表型谱

KM-UHZ	磁翻板液位计
	代码	安装方式
	2	侧装式
	3	顶装式
		代码	主体材质
		1	ABS
		2	304
		3	316L
		4	304+PTFE
			代码	公称压力
			1	0.6Mpa(仅适用于主体材质为ABS时)
			2	1.6Mpa
			3	2.5Mpa
			4	4.0Mpa
				代码	输出形式
				1	基本型（现场显示）
				2	带上、下限开关输出
				3	带电远传（0~10mA输出，220V，AC）
				4	带电远传（4~20mA输出，24V，AC）
				5	带本案防爆型远传（4~20mA输出，24V，AC）
					安装间距（测量范围）
					L1	安装深度（顶装式）（0~4000mm任?。?/td>
						介质密度g/cm³


1、如果您设计的过程连接法兰且与我公司的型号不同，或者采用其它标准，我们可以按照您的要求供货；
2、仪表的测量范围为两个连接法兰的中心距（顶装型除外），其中下连接法兰的中心即为仪表指示的零点；
3、仪表的测量范围为两个连接法兰的中心距（顶装型除外），排污阀距离法兰中心距的长度由适用介质的密度来确定
4、您应保证设备上连接法兰的端面具有恰当的平面度、垂直度、中心距，以保证我们的产品的安装和使用；
5、浮子室（或者称为主体管）内应保持清洁而不应有杂质，特别是铁磁性物质。当介质不清洁时，应增加吸附或过滤装置，以确保仪表正常工作。
