液化气专用液位计是具有可靠的安全性仪表。由于具有磁性藕合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。

液化气专用液位计特点
1、结构简单，坚固。先进的技术，新颖的设计
2、抗压，指示部分和测量部分密封隔离
3、适合于恶劣的操作条件和环境条件
4、对密度≥ 0.5kg/l 的液体/ 液化气具有可靠功能
5、大型刻度条，便于读数
6、具有 PTFE 衬里或硬塑料等不同类型
7、压力：标准型≥ 4.0MPa ，中压型：6.3MPa，高压型：10.0MPa，16.0-42.0MPa
8、温度：标准型≤120℃， 中温型≤220℃，高温型≤450℃
9、可进行密度差≥ 0.1kg/l 的两种液体介质之间的界面测量
10、指示器可更换，增加限位开关和远传系统
11、远传电流输出：4~20mA (HART)
12、选型采购请咨询我公司销售、技术相关人员。

液化气专用液位计技术参数
1、测量范围：300～15000mm
2、准确度：±10mm，±16mm
3、翻柱直径：10mm,16mm
4、工作压力：≤2．5Mpa(2.5MPa以上可另行设汁) 防腐型≤0．6Mpa
5、介质密度（g/cm3）：0.5～2
6、介质温度：-20℃　+250℃(特殊要求可达450℃)
7、介质粘度：≤0.4Pa•S，对于粘度大的介质或温度低时易结品的介质，可根据用用户要求选 用加热型夹套式液位汁。
8、环境振动：频率≤25Hz，振幅≤0．5mm
9、跟随速度：≤0.08m/s
10、安装方式：侧装式、顶装式、底装式
11、防护等级：IP65
12、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
13、传输方式：4～20mA 或 开关量
14、连按法兰：20592～20635-97法兰标准，若采用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。 对于高压型侧装式磁性液位计连接法兰采用20595－用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明。

液化气专用液位计结构原理与工作特性

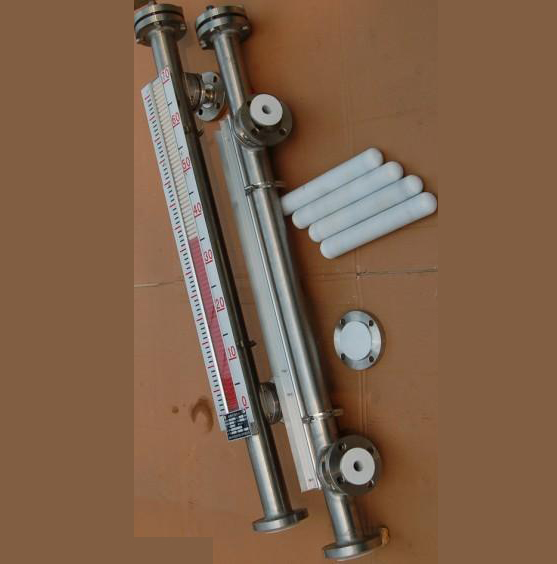

磁翻板液位计的结构原理如图，本体是一根连通管体，通过法兰与用户容器连接，连通管体内有一磁性浮子，随着液位的升降而升降。管体外面固定由翻柱组成的指示器，翻柱由红白两色组成，液拉未上升前为白色，当液位上升磁性浮子跟随上升，并通过磁耦合带动翻柱转动180度，翻成红成红色来指示液位，红、白界位即容器内的液位高度。
磁翻板液位计下方可装上排污阀，当需要时可打开排污阀，排除污垢。而上方设有排空螺栓，需要时可旋松螺栓排除空气。
在管体一侧可按用户需要加装上下限报警器，报警器分二种：（1）XG型报警器：报警器内装有动合型（常开）干簧管，当主体管内浮子随液位升（降）至报警设定点时，浮子内的磁钢将使干簧管闭合，发出接点信号，而当浮子随液位升（降）离开报警点后，该点信号自动撤消。（2）XJ型报警器：报警器内装有受磁耦合驱动报警开关，当浮子越过上下限报警点时，带动报警开关动作发出信号，实现液位报警或控制。报警开关具有一个常开触点和一个常闭触点。并具有液位不恢复报警信号不消除的记忆功能，对生产过程中的安全运行起到了非常重要的作用。

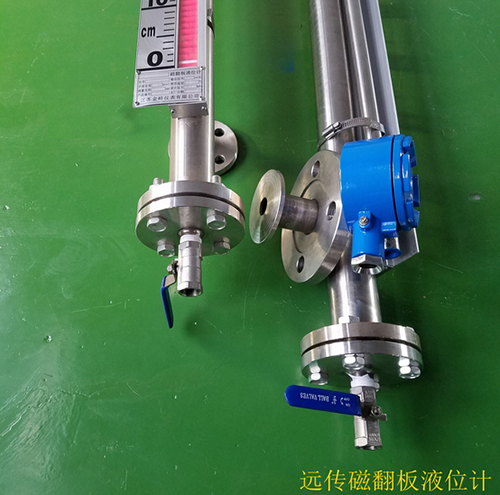

在管体的另一侧可按用户需要加装电远传变送器，将液位高度转换成标准电流信号输出,以供液位信号输出,以供液位信号远传至二次仪表进行指示控制与检测。

液化气专用液位计系统构成及接线
1、上下限开关输出 由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
2、 电远传 由测量单元和变送单元两部分组成。
3、 本安防爆
a带本安防爆，上、下限开关输出型 防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。
b带本安防爆远传型 适合使用于Ⅱ类电器设备（工厂用）、C级气体，*高表面温度组别T4（135℃）。
c使用注意事项
1变送器外壳设有外接地，用户使用时必须可靠接地。
2安全栅的适用应遵守有关使用说明内容。
3变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积>0.5mm2，电缆允许分布电容为0.8μF。

液化气专用液位计安装使用与维护
1、安装必须垂直，以保证浮球组件在主体管内上下运动自如。
2、主体周围不容许有导磁体靠近否则直接影响液位计准确工作。
3、安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。
4、投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。
5、因运输过程中为了不使浮球组件损坏，故出厂前将浮球组件取出液位计主体管外，待液位计安装完毕后，打开底部排污法兰，再将浮球组件重新装入主体管内，注意浮球组件重的一头朝上，不能倒装。如果在出厂时已经将浮球组件安装在主体管内，为保证运输过程中不使浮球组件损坏，我们用软卡将浮球组件固定在主体管内，安装时只要将软卡抽出即可。
6、根据介质情况，可定期打开排污法兰清洗主体管沉淀物质。

液化气专用液位计型谱
