液氨罐液位计调校

用户拿到的变送器已经根据用户订货的要求进行标定设置。用户可对变送器进行组态和测试。

1.效验

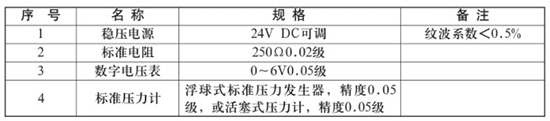

1.1.1效验变送器时需配备的仪器仪表、设备可参见下表：

1.1.2供电电源：标准型为12V～45V DC，常用供电电源为24V DC，防爆型的为24V DC。

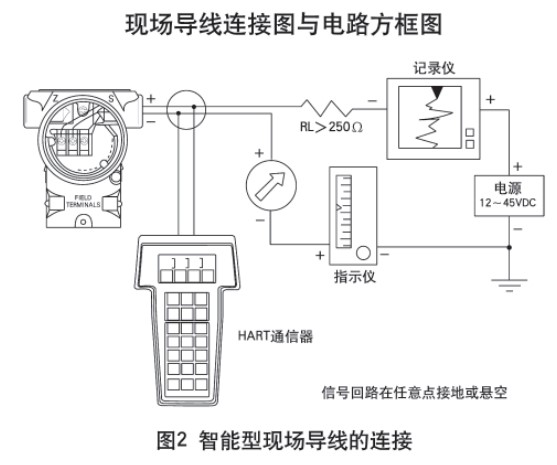

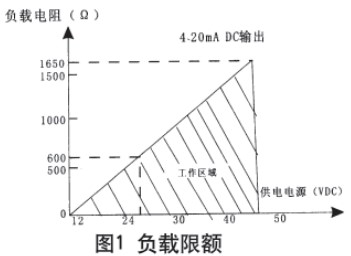

变送器的负载特性：负载特性见图1，它与供电电源有相应关系。当供电电源为24V时，负载电阻为0～600Ω，当供电电源为21.6V时，负载电阻允许0～480Ω范围内（例如：配电器的内阻为250Ω，安全栅内阻*大为160Ω）。

1.2使用

1.2.1使用前的准备工作

（1）液氨罐液位计在测量非腐蚀性气体时，不需充灌任何液体，但在测量液体、蒸汽及应用隔离容器测量腐蚀性介质时，连接管路及变送器本体必须仔细地充液。在测量非腐蚀性液体时，用被测液体充灌，在测量非腐蚀性蒸汽时，用蒸汽的冷凝水充灌。所选择的保护液体，不应与被测液体起反应及混合，也不应与膜片材料及变送器的其他零件起反应。

充灌液体步骤如下：用一根橡皮管套在接变送器底部的管接头上，橡皮管的另一端接一不小于1升容积的容器，其中装满充灌用的液体。准备就绪后，关闭平衡阀，打开正、负腔封闭阀，拧松上述管接头1～2圈，举起盛有液体的容器，高于变送器，液体流入变送器工作腔，直至液体经变送器上方的封闭阀流出，且不含气泡，方可旋紧管接头，再用同样的方法充灌另一工作腔，两腔均充灌好后，打开平衡阀，继续加液，排出平衡阀附近的空气。

至于导压管路的充灌，应按相应的规程进行。

远传液氨罐液位计不需充灌液体。

（2）变送器在安装之前，应按上述原则选择安装的地方。导压管路应该吹洗干净后，方可与变送器连接。

1.2.2投入工作的步骤

（1）在测量非腐蚀性气体及液体流量时，先打开位于节流装置处的两封闭阀，再打开平衡阀，然后缓慢地打开变送器正压腔上的封闭阀和负压腔上的封闭阀，随后关闭平衡阀，即可进行工作。

（2）在应用冷凝容器或隔离容器测量蒸汽或腐蚀性介质时，先打开位于节流装置处的两封闭阀，关闭平衡阀，而后缓慢地打开变送器正压腔上的封闭阀和负压腔上的封闭阀，即可进行工作。

1.2.3使用中应注意的问题

（1）只有严格遵守本说明书规定的基本参数（如量程、压力、温度、导压管直径等），变送器才能保证准确使用。

（2）导压管路充灌液体时，难免管路中仍留有气泡，因此常会引起变送器在开始工作的几个小时内，指示不准。建议变送器投入工作后，在一定的时间敲击导压管路几次；并在接通变送器的*二天再让记录仪表开始工作。

（3）在正常的情况下，不希望仪表在刻度的30%以下工作，否则节流装置必须重新计算并更换（指测量流量时）。

（4）变送器投入工作后，以及在使用过程中，必须定期检查并调整零位，在检查零位时，关闭封闭阀与打开平衡阀的次序与上述相反。

（5）变送器在使用过程中应定期检查它的精确性。检查时由变送中放出充灌的液体，负压腔与大气相连，检查压力通入正压腔，记下显示仪表的指示值与标准值相比较。

（6）变送器在运行时或暂时不运行时，都应防止与变送器接触的被测液体（或隔离液）结冰。冰冻使变送器不能正常工作，甚至严重损坏变送器的测量部件，因此事先应采取保温防冻等措施。

（7）变送器是一个对地耦合的电容，不应用高电压兆欧表测量绝缘电阻，智能用100V的兆欧表。

（8）安装使用远传液氨罐液位计时另需特别注意的是：

（a）变送器传压系统中的螺栓或螺钉（外接法兰用螺栓除外）在使用中绝对不准拧松，否则可能导致传压系统中的硅油泄漏，使变送器失效；

（b）检查或更换变送器时切勿用硬物碰钳触压力测量头上的隔离膜片，以免损伤或变形，且不宜用酸性或含有氯离子的溶液清洗膜片。

2.智能型变送器调整

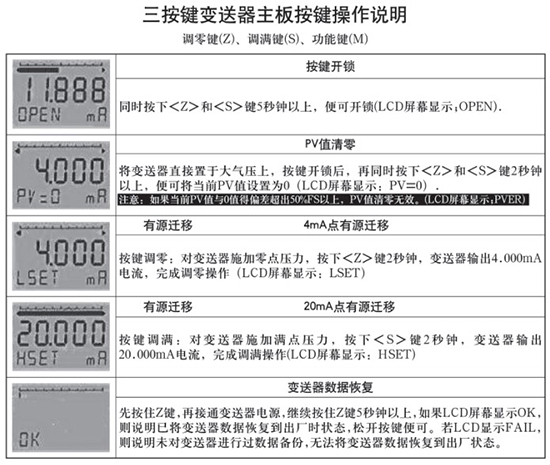

2.1主界面按键与显示

变送器硬件上有3个按键，从左到右依次为S（调满），Z（调零），M（菜单）。

2.1.1、按键开锁

同时按下<Z>和<S>键5秒钟以上，便可开锁（LCD屏幕显示：OPEN）。

2.1.2、PV清零

进入开锁界面后，将变送器直接置于大气压上，再同时按下<Z>和<S>键2秒钟以上，便可将当前PV值设置为0（LCD屏幕显示：PV=0）。

2.1.3、4mA点有源迁移（有源低迁）

按键调零：进入开锁界面后，对变送器施加零点（4mA点）压力，待变送器数值显示稳定后，按下<Z>键2秒钟，变送器输出4.000mA电流，完成调零操作（LCD屏幕显示：LSET）。3051固件版本2.08以及更高版本，扩散硅固件版本3.08以及更高版本，进行有源低迁后，4mA，20mA点的差值（即量程）不变。举例，假设原始量程为0到40kPa，当前压力为5.1kPa，高版本固件有源低迁后，量程为5.1到45.1kPa。低版本固件，有源迁低迁后，量程为5.1到40kPa。

2.1.4、20mA有源迁移（有源高迁）

按键调满：进入开锁界面后，对变送器施加满点（20mA点）压力，待变送器数值显示稳定后，按下<S>键2秒钟，变送器输出20.000mA电流，完成调满操作（LCD屏幕显示：HSET）

2.1.5、变送器数据恢复

先断开变送器电源，一直按住Z键，再接通变送器电源，继续按住Z键5秒钟以上，如果LCD屏幕显示OK，则说明已将变送器数据恢复到出厂时状态，松开按键便可。如显示FAIL则表示恢复数据失败，有可能是由于没有进行数据备份，所以无法进行数据恢复。

2.2设置界面按键与显示

在主界面按M键可进入设置界面。继续按M可进入设置界面下一级设置菜单，*后一级子菜单下继续按M，可回到主界面。设置界面依次为设置4mA点量程，设置20mA点量程。设置阻尼时间，设置显示模式，电流固定输出。在设置界面，如果2分钟内没有任何按键，则返回主界面。

2.2.1设置4mA点量程

按M键，LCD屏*二行提示“ZERO”，即进入本界面。按Z键选择要修改的数字或者小数点，按S键调整数值或者小数点。

2.2.2设置20mA点量程

按M键，LCD屏*二行提示“SPAN”，即进入本界面。按Z键选择要修改的数字或者小数点，按S键调整整数值或者小数点。

2.2.3设置单位

按M键，LCD屏*二行提示“UNIT”，即进入本界面。按S键选择要修改的单位。修改完单位，变送器会自动换算相关的上下限。

2.2.4设置小数点位数

按M键，LCD屏*二行提示“doT”，即进入本界面。按S键选择要显示几位小数，可设置0,1,2,3。

2.2.5设置电流输出方式

按M键，LCD屏*二行提示“CUR”，即进入本界面。按S键选择电流是按开方还是线性输出?？教崾尽癝QRT”，线性提示“LIN”。

2.2.6设置显示模式

按M键，LCD屏*二行提示“DISP”，即进入本界面。按S键选择要设置的显示模式，依次在压力，电流，百分比之间切换，提示符号分别为压力符号，“mA”，“%”。如按电流模式输出，且为开方方式，则将在“mA”符号之前，显示根号做提示。

2.2.7设置阻尼时间

按M键，LCD屏*二行提示“DAMP”，即进入本界面。按Z键选择要修改的数字或者小数点，按S键调整数值或者小数点。

2.2.8电流固定输出

按M键，LCD屏*二行提示“FIX”，即进入本界面。按S键选择要固定输出的电流（3.8，4，8，12，16，20，22.8），按Z键，确认所设置的电流值。
