磁翻柱液位計結構圖
發布時間：2021-04-30 08:09:51??點擊次數：2363次
磁翻柱液位計是根據連通器和帶磁藕合基本原理而工作中的。做為一種普遍的液位儀檢測儀表，被普遍用于石油化工設備、倉儲物流運送等制造行業對各種各樣儲槽、儲罐、球形器皿和加熱爐等機器設備內的物質開展液位儀檢驗。相關磁翻柱液位計的基本原理，大家都廣為人知，但對其構造和特性卻了解很少。那麼，磁翻柱液位計的構造構成和特性有什么呢？
一、磁翻柱液位計的構造構成

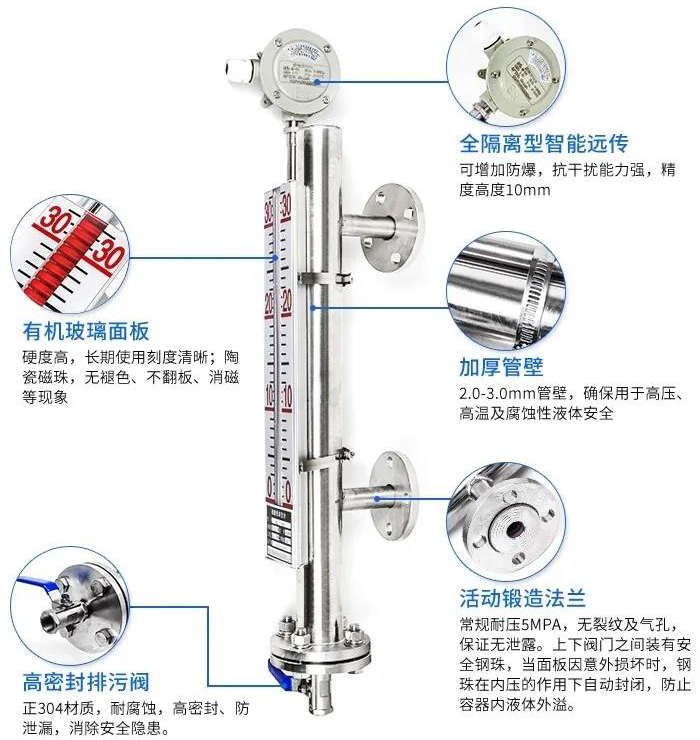

磁翻柱液位計的構造構成關鍵大概有下列這些：①指示儀、②磁浮子、③浮桶、④聯接法蘭盤、⑤過濾閥。
磁翻柱液位計的指示儀，也稱顯示信息控制面板，關鍵起就地顯示信息和觀查液位儀的功能，具體運用中，一般將其與浮桶捆縛在一起安裝。
磁浮子，在浮桶內與被測液體直接接觸，并隨被測器皿中的液位儀升降機而升降機。防腐蝕型磁翻柱液位計的磁浮子還需外襯PTFE。
浮桶，從全過程聯接與被測器皿聯接在一起，進而產生連通器構造，完成對液位儀的精確測量。為考慮精確測量腐蝕液體的問題，防腐蝕型磁翻柱液位計的浮桶需里襯PTFE。
聯接法蘭盤，作為浮桶與被測器皿中間的聯接小管上的標準件，依據工作狀況的不一樣，必須挑選不一樣工作壓力和直徑，全過程聯接法蘭盤兩者之間相一致。一般將2個聯接法蘭盤中間的間距做為磁翻柱液位計的測量范圍。以及防腐蝕型磁翻柱液位計的全過程聯接法蘭盤還必須有里襯，以防止物質出現意外泄露。
過濾閥，是浮桶下邊的零配件，關鍵在清理或調節磁翻柱液位計時應用。

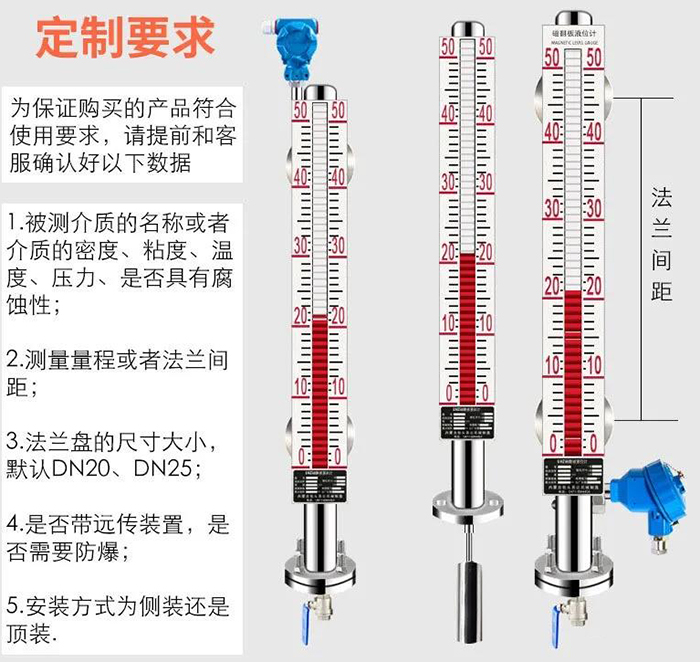

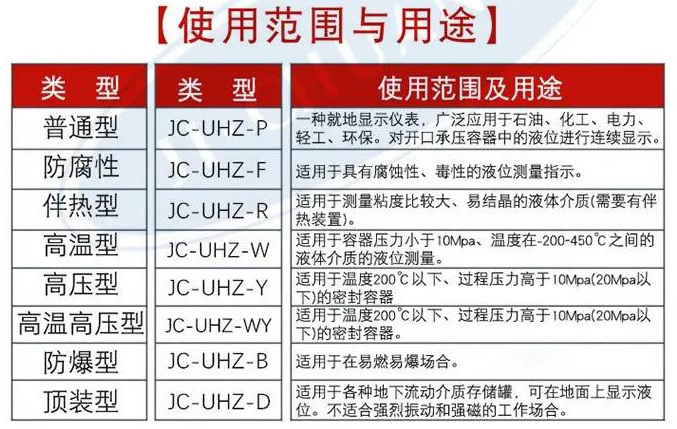

磁翻柱液位計選型參數其實只有兩點就可以清楚的知道需要選擇什么樣的磁翻柱液位計了，測量的介質與量程知道了就已足夠。以下為MF系列磁翻柱液位計選型方法。
*一：介質
選擇磁翻柱液位計時，知道要測量的介質及為關鍵，像低溫，高溫，腐蝕都是磁翻板致命的因素，如果不清楚介質就隨意選用，不僅會對測量精度有所誤差，也會直接影響磁翻板的使用壽命；又或者是直接無法使用工況的測量。
*二：量程
使用磁翻柱液位計測量液位高度時，量程是關鍵的因素之一，如果無法確認具體的量程，在施工時，可能就需要對安裝位置進行調整才能滿足工況，如果量程誤差比較大，那么直接會影響測量效果。
磁翻柱液位計選型其它注意事項：
在磁翻柱液位計選型時，可能會有其它的工況要求，比如：安裝方式、是否防爆、等，當知道測量的介質時，對于安裝及防爆的因素一般都是按**標準來制造，一些特殊的工況是必須使用防爆型磁翻柱液位計的。
磁翻柱液位計的選型及參數，其實只需要清楚想要達到什么樣的效果，廠家都會根據工況來推薦相應的產品，都是根據行業規范來執行的，所以說對于磁翻柱液位計選型來說是一件非常容易的事情。
|
