磁翻板液位计与磁翻柱液位计实际上指的是同一种产品，区别在于两者采用的面板显示器上翻转单元的结构与材料的区别，更有一种叫磁浮子液位计，其实指的就是同一种液位计产品，普遍的叫法叫磁翻板液位计。磁翻板液位计是根据浮力原理和磁性耦合作用研制而成中，其基本的工作原理就是：测量本体管中有一个根据被测液体介质的密度制作的浮子，浮子内部放置的是永磁钢，磁翻板液位计浮子的直径比本体管直径小一点，但间隙也不能太大，可以保证浮子顺畅地在管子中上下浮动。



当被测容器中的液位升高降低时，液位计本体管中的磁性浮子在浮力的作用下随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱 翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时 翻柱由红色转变为白色，磁翻板液位计指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。二相邻指示板轴向间距离为10mm，因此，液位指示误差为±10mm。



一般情况下，显示器的翻板或翻柱都是红白两色，也有蓝白色，或其他颜色的。如果是安装了开关量信号的，则在设定的位置，浮子内的磁钢会将磁性液位开关在对应液位点动作；开关量信号被打开或关闭。如果是加装了4-20mA模拟量信号输出的，液位传感器在浮球磁力的作用下，输出标准的变化电阻信号，再经过变送器把电阻信号转换成4~20mA电流信号输出。通过远传传输线缆送到PLC或是液位显示二次表，以便远距离观测与记录。

磁翻板液位计 的翻板是长方形的方块，内含磁钢通常也为方块形，其磁*为正反面磁*，翻转后定位更准确一些。

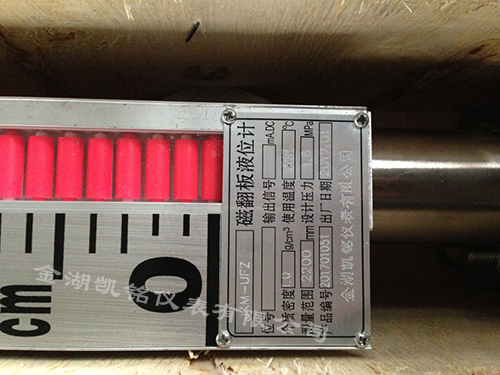

磁翻柱液位计 的翻柱是圆柱形，内含磁钢通常为圆形，其磁*为正反半圆，翻转后定位个别会出现偏离。



翻板（翻柱）材质有塑料的，用于常温的测量、翻转效果不好，易出现个别卡死不翻转现象。其他还有铝箔的和陶瓷的、耐高温、翻转效果好。



还有一种就是翻板为片状铝箔，磁钢为圆形，其磁*为正反半圆，翻转定位效果非常准确，而且耐高温。
