水池投入式液位计可适用于高温、高压、强腐蚀、易结晶、防堵塞，放冷冻及固体粉状、粒状物料。电容式液位计它可丈量强腐蚀型介质的液位，丈量高温介质的液位，丈量密封容器的液位，与介质的粘度、密度、工作压力无关。

水池投入式液位计从根本上处理了温度、湿度、压力、物质的导电性等因素对丈量进程的影响，因而具有*高的抗干扰性和可靠性。可以丈量强腐蚀性的液体，如酸、碱、盐、污水等。

水池投入式液位计产品参数

测量介质：水或与接触材质兼容的液体

整体材质：隔离膜片：316L不锈钢(接触) 探头：304/316L不锈钢(接触)

密封件：丁腈橡胶(接触) 线缆：聚氨酯等(接触) 接线盒：压铸铝(非接触)

量程范围：0.250米(根据用户定制)

输出信号：420mA、RS485(标准Modbus-RTU协议)

供电电压：标准24VDC(1236V)

精度等级：0.2FS、0.5FS

工作条件：介质温度：-4060、环境温度：-4085

温度补偿：-1060摄氏度

抗震性能：10g(20…2000Hz)

过载能力：200满量程

响应频率：模拟信号输出<500Hz，数值信号输出<5Hz

稳定性能：±0.1 FS/年

温度漂移：±0.01 FS/(温度补偿范围内)

整体重量：探头与接线盒1100g 线缆每米60g

防护等级：探头IP68 接线盒IP65

*大功率：电流型0.02Us(W) 数字型0.02Us(W)

注意：Us为供电电压

负载特性：电流型负载（Us-7.5）/0.02Ω

备注：Us为供电电压

水池投入式液位计特点

1.采用高品质扩散硅传感器，灵敏度高，响应速度快，准确反映流动或静态液面的细微变化，测量准确度高。

2.备有防阻塞型设计，可实现对糊状介质液位的测量。

3.测量范围宽：可达0-1-150m

4.测量精确度：0.25和0.5级两种

5.100%等分刻度、LED、LCD三种指示表头，现场读数十分方便。

6.4-20mA DC二线制信号传送，抗干扰能力强，传输距离远。

7.可提供普通投入式、直杆式、用户式或用户指定结构。

8.采用射频电感法测量原理，结构紧凑，体积小，安装维护简单

9.多种信号输出形式，方便不同系统配置。

10.聚四氟乙烯探*耐酸碱等腐蚀性液体及高温液体。

11.准确度：0.2级 0.5级 1.0级

12.有效检测范围：0-0.2-20m

13.承压范围：负压、常压、高压(32MPa以下)

14.工作温度：-50-240℃

15.输出信号：4-20mA二线制

16.现场显示：100%等分刻度、LED、LCD

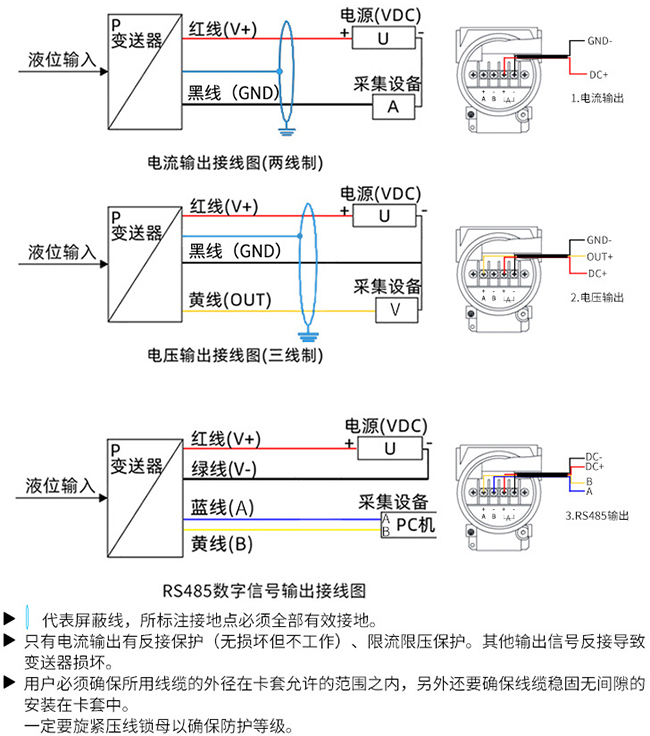

水池投入式液位计接线

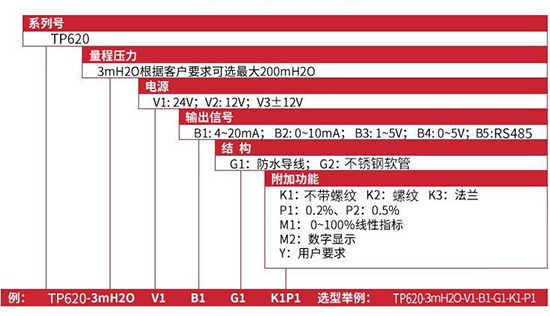

水池投入式液位计选型

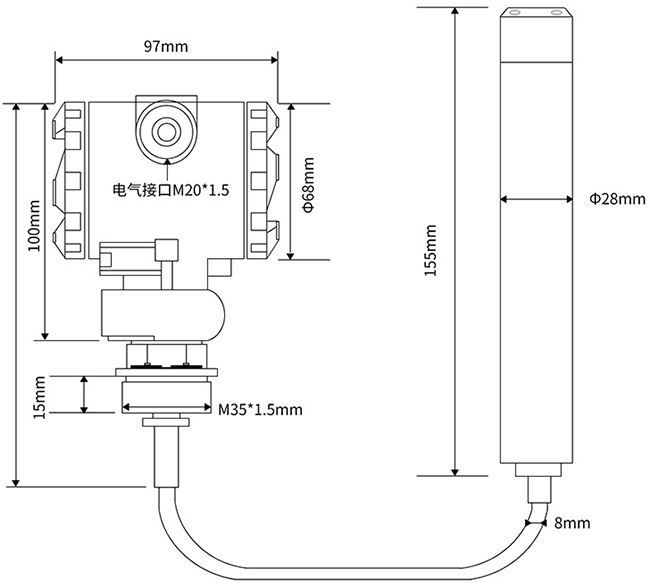

水池投入式液位计尺寸

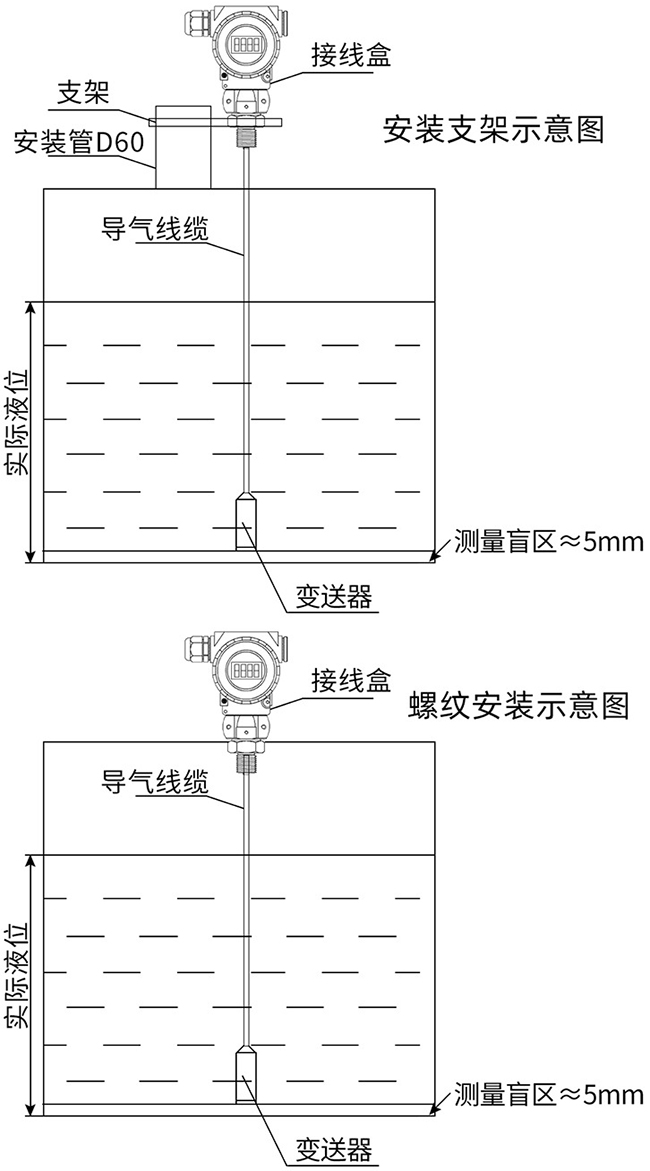

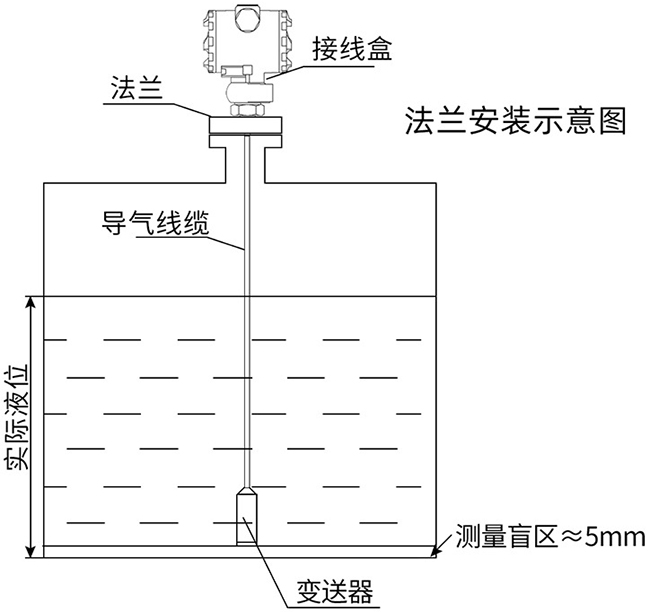

水池投入式液位计的安装方法
