水罐液位计产品概述
JKM-UHZ系列磁翻板液位计是现场安装的直读式液位仪表及变送单元，采用优质不锈钢材料，按化学工业部颁布的磁性液位计标准HG/T21584制造；同时提供内衬PTFE的磁翻板液位计，液位计的接液部分材质全部采用PTFE，可广泛应用于各类石化、化工企业，可测量任何种类、任意浓度的酸、碱及强氧化剂等工艺介质的液位。液位计变送部分，全部采用优质进口OKI干簧管，SMD（贴片）制造；经电路放大变换为标准两线制的4-20mA电流信号。
磁翻板液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
配置上下限开关输出可实现远距离报警、限位控制。配置变送器， 可实现液位的远距离指示、检测与控制。根据在容器上的安装位置不同，提供侧装和顶装两种方式。根据作介质的不同，提供不锈钢利ABS工程塑料两种材质；其中ABS特别适用于酸、碱等腐蚀性介质。


水罐液位计工作原理
锅炉液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。
UHZ磁翻板液位计结构如下图所示

水罐液位计的结构特点
1、磁翻板液位计结构
液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转180°液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动，使安装在液位计立管设定位置上的开关动作，实现开-关控制或报警。
3、液位计电远传
在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，转换成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。

水罐液位计特点

1.适用于容器内液体介质的液位测量，除现场显示外，可配远传变送器、液位控制器等设备。

2.显示直观醒目，显示方向可根据用户要求改变显示方向。

3.测量范围大，不受容器高度限制。

4.显示器组件与被测介质完全隔离，故密封性好可靠，安全。

5.结构简单，安装方便，维修简易。

6.耐腐蚀，防爆。

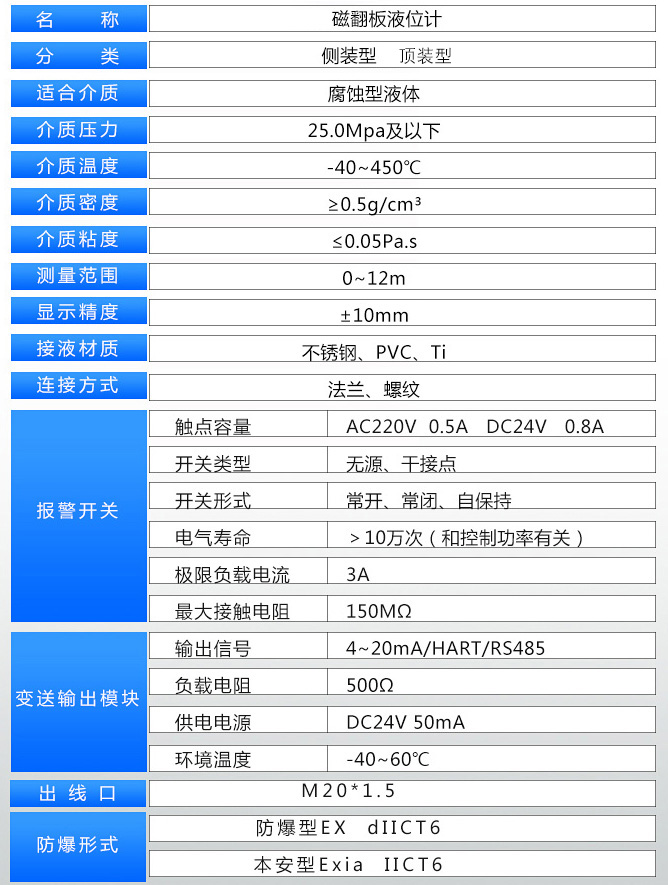

水罐液位计技术参数

水罐液位计的使用注意事项
1.对超过一定长度（普通型>3米、防腐型>2米）的液位计。
2.磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
3.当配有远传配套仪表时需做到如下几条：
4.应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；
5.远传配套仪表上感应面应面向和紧贴主导管；
6.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；
7.应根据介质情况，不定期清洗磁翻板液位计的主导管清除杂质；

水罐液位计应用须知

1.侧装式液位计与被测容器的上下分液管间*好各装一只截止阀门以便打开或关闭液位计；另一方面为维修液位计带来方便。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉，注入清水即可清洗液位计的主体。

2.安装液位计时，法兰中心线垂直度≤4%，当液位计的测量范围大于3米时，需要考虑增加中间加固法兰（或耳朵攀）作固定支撑以增加强度。

3.配套远传液位变送器与二次仪表之间隔连线，要求连线的芯线截面面积应大于0.8mm，与交流电源同路平行铺设时，至少应保持20厘米以上的间距，*好单独穿铁管铺设，或用 屏蔽二芯电缆铺设，屏蔽层只能一端接地。

4.选用液位控制器，其触点容量均以阻性负载设计，如用非阻性或大力功率负载则要用中间继电器转换。

5.对液体介质中含有悬浮杂质的亲磁物质的场合，不宜使用本液位计，因这些杂质会对浮子组件造成卡阻。

6.外形结构中的盲区（L1）与介质密度有关。故不同介质有不同的盲区。
