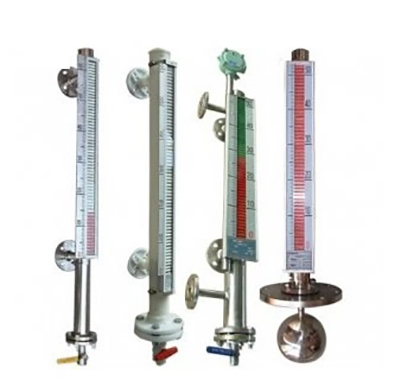

高位水箱液位计产品概述
UHZ系列磁翻板液位计主要用于石油、化工、炼油、医药、食品、酒业、饮料等行业中各类储液罐、分离罐、反应罐、发酵罐内液体、油品、液化气、强酸碱液、弱酸碱液、发电厂锅炉汽包、除氧器、疏水箱、回水箱、高低压加热器、凝结器、蒸发器及其他压力容器内与1Cr18Ni9Ti 、316L。1Cr18Ni9Ti+PTFE（内衬聚四氟乙烯）及与PVC塑料相容的介质的液位测量与显示、多点液位开关输出、电远传（4～20mA、0～10mA DC）输出。安装形式有标准型、顶装型、浮球液位计、保温型、防霜型等供您选择使用。工作原理及基本结构 UHZ 系列液位计是根据浮力和磁性原理，利用测量筒内磁性浮子随被测液面的升高或降低，通过磁场的吸引力，使测量筒外部显示器上的双色翻柱随之翻转实现了显示被测液面位置的目的。磁翻板液位计以红色来指示液体部分，以白色来指示无液或汽体部分，也可选择白色表示液体部分红色表示无液或汽体部分。

高位水箱液位计型号

型号	代码							说明
KM-UHZ	□	□	□	□	□	□	□
安装方式	C D							侧装时 顶装时
主体材质		1 2						ABS（仅适用于公称压力为0.6MPa时） 1Cr18Ni9Ti
公称压力			1 2 3 4					0.6MPa 1.6MPa 2.5MPa 4.0MPa
型式				1 2 3 4 5				基本型 上下限开关输出型 电远传型（0～10mA输出，220V AC） 电远传型（4～20mA输出，24V DC） 本安防暴电远传型（4～20mA输出，24V DC）
安装间距					L			测量范转
安装深度						L1		顶装式、0～3000mm任选
介质密度							ρ	g/cm3

注：
1、侧装式采用不锈钢材质时，测量范围=安装间距。采用ABS材质时，测量范围=安装间距L-150mm。
2、安装间距（测量范围）尺寸系列：500, 800, 1100, 1400, 1700, 2000, 2500, 3000, 3500, 4000, 4500, 5000


高位水箱液位计工作原理
磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
二相邻指示板轴向间距离为10mm，因此，液位指示误差为±10mm。
主要结构：
⑴（普通型），它是由本体、浮子、面板框等部件组成。液位计与容器上下法兰连接，连接时中间加阀门，安装在一侧。它适用于在不需要保温或冷却，且介质对奥氏体不锈钢不腐蚀的场合。
⑵（保温型），它的结构在（1）型的基础上增设保温隔套管、保温连接管、上下保温连接管与设备保温系统相连接，通过开启阀门的大小即可达到所需要的温度。
⑶（侧顶型），它是由磁性浮球、浮标、侧装本体组件、面板框等部件组成，显示位置为侧面顶部，适于高温、高粘稠介质或侧开孔容器。
⑷（顶装型），它是有面板框、顶装本体组件、导向管、浮球等部件组成，显示位置为顶部，适用于埋地式或顶部开孔贮槽、介质窜动不大的场合。
⑸（抽真空型），它的结构在⑴型的基础上增设真空管，使液位计本体与外界隔离，适用于保温、加热、隔热、降温等场合。
⑹（衬四氟型），它的结构是在⑴型的基础上内衬聚四氟乙烯，适用于常温、常压耐腐蚀性场合。

高位水箱液位计产品特点
1、适用范围广、安装形式多样，适合任何介质的液位、界面的测量。
2、被测介质与指示结构完全隔离，密封性能好，防泄露、适应高压、 高温、腐蚀条件下的液位测量，可靠性高。
3、集现场指示、远传变送、报警控制开关于一体且可自由调整，功能齐全 　双色指示带夜光、连续直观、醒目、测量范围大，观察方向可任意改变。
4、耐振动性能好，能适应液位波动大的情况下工作 　结构简单，安装方便，维护费用低。
5、带精美的磁钢校正器，现场随意校调技术参数。

高位水箱液位计技术参数
1、测量范围：300～15000mm
2、准确度：±10mm，±16mm
3、翻柱直径：10mm,16mm
4、工作压力：≤2．5Mpa(2.5MPa以上可另行设汁) 防腐型≤0．6Mpa
5、介质密度（g/cm3）：0.5～2
6、介质温度：-20℃　+250℃(特殊要求可达450℃)
7、介质粘度：≤0.4Pa•S，对于粘度大的介质或温度低时易结品的介质，可根据用用户要求选 用加热型夹套式液位汁。
8、环境振动：频率≤25Hz，振幅≤0．5mm
9、跟随速度：≤0.08m/s

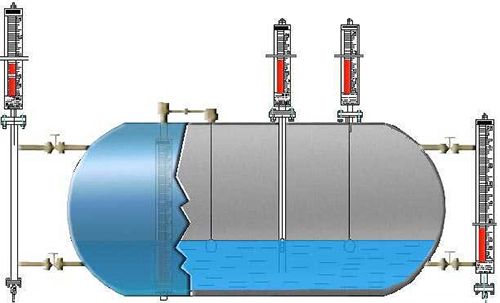

10、安装方式：侧装式、顶装式、底装式
11、防护等级：IP65
12、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
13、传输方式：4～20mA 或 开关量
14、连按法兰：20592～20635-97法兰标准，若采用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。 对于高压型侧装式磁性液位计连接法兰采用20595－用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明。

高位水箱液位计的正确组装使用及维护
1、磁翻板液位计本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作；
2、如用户自行采用伴热管路时，必须选用非导磁材料，如紫铜管等。伴热温度根据介质情况确定；
3、磁翻板液位计安装必须垂直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗；
4、介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；
5、使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；
6、打开底法兰，装入磁性浮子（注意：重端带磁性一端向上，不能倒装。）；
8、应根据介质情况，不定期清洗主导管清除杂质；
9、对超过一定长度（普通型>3米、防腐型>2米）的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；
10、磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
11、当配有远传配套仪表时需做到如下几条：
（1）、应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；
（2）、远传配套仪表上感应面应面向和紧贴主导管；
（3）、远传配套仪表零位应与液位计零位指示处在同一水平线上；
（4）、远传配套仪表与显示仪表或工控机之间的连线*好单独穿保护管敷设或用屏蔽二芯电缆敷设；
（5）、接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。

高位水箱液位计安装要求
⑴液位计必须垂直安装，偏差≤3mm。
⑵液位计测量范围超过4.5米时，在上下法兰中间应增设中间支撑。
⑶筒体保持100mm距离内不能有吸磁性材料。
⑷浮子装入筒体时，切勿将浮标上下颠倒（磁性端在上）。
⑸仔细检查各连接处螺栓是否上紧之后仪表即可投入使用。
⑹保温型液位计除按以上要求安装外，还必须连接冷却或加热系统。
⑺地下型液位计先把导管安装在地下容器内，再把连接好的浮标、浮球、连杆装入导管，然后安装上半部。
