消防水液位计,消防水池磁性液位计
发布时间：2021-01-18 09:10:05??点击次数：1970次

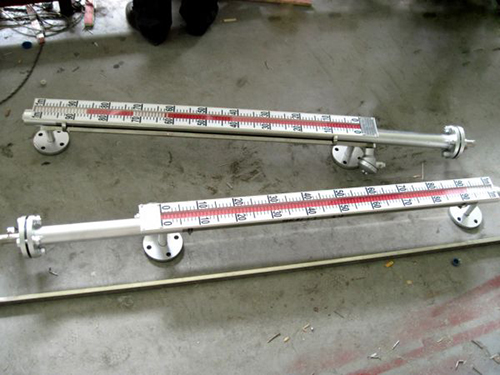

消防水液位计产品概述
磁翻板液位计有两种主要品种，分别采用不锈钢本体内衬聚丙烯（PP）和聚四氟乙烯（PTFE）工艺，有很高的结构强度和耐腐蚀性，可适用于盐酸等酸性液体、碱性液体和有机溶剂。但不适合浓缩硝酸、含氯溶剂、芳香剂、脂肪族等介质液体的测量。
磁翻板液位计有不锈钢主体内衬聚四氟乙烯（PTFE）和不锈钢内衬聚丙烯（PP）两种，适合腐蚀性介质的测量。
（PTFE：聚四氟乙烯）适用于腐蚀性介质且工作温度又较高场合的液位测量，采用先进的不锈钢内衬聚四氟乙烯拉伸翻边新工艺，结构可靠，使用寿命长。是氢氟酸等强腐蚀性介质液位测量的选择。
（PP：不锈钢本体内衬聚丙烯）适用于盐酸、稀硫酸等无机类腐蚀性液体的测量,由于采用进口高强度可与金属接近,尤其是PPR 独特的保温性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰.但不如衬PTFE型耐温及耐压性能好，温度及压力较低时选用此产品性价比较高。
用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制
备注：其实如果腐蚀性不大而且不符合上面的工况，但是却需要防腐，那么一般性的弱腐蚀性液体选用304不锈钢或者316L不锈钢也可以。
消防水液位计技术参数
| 测量范围 | 150～8000mm或远输条件不允许超过长度的液位计可采用分段制造 |
| 工作压力 | *高16.0MPa |
| 工作温度 | ≤420℃ |
| 精确度 | ±10mm |
| 介质密度 | UHZ-517C12B、C、D、E≥600kg/m3 |
| 环境振动 | 频率≤25Hz 振幅≤0.5mm |
| 跟随速度 | ≤0.08m/s |
| 介质粘度 | ≤0.4Pa.s |
| 过程连接 | 旁路侧面安装法兰DN25,PN4.0 |
| 法兰标准 | HG20592～20635-97其它法兰标准请用户注明。 |
| 材质 | 旁路管：00Cr17Ni14M2(316) |
| 浮子 | 钛 |
| 翻柱 | 陶瓷 |
| 开关 | 液位报警（控制） |
| 开关类型 | 凸轮磁驱动开关，单刀双投，具有防震保护 |
| 触点容量 | 10A 250VAC |
| 环境温度 | -50～180℃ |
| 防护等级 | IP65 |
| 防爆标志 | 隔爆型ExdIIBT1～T6 |
| 变送器 | LB远传 |
| 测量范围 | 300～8000mm |
| 输出信号 | 4～20mADC二线制 |
| 电源 | 24VDC（15～35VDC） |
| 精确度 | ±10mm |
| 负载能力 | 600∩（24VDC供电时） |
| 环境温度 | -40～80℃ |
| 防护等级 | IP65 |
| 防爆标志 | 本安型：ExiaIICT4；防爆型：ExdIIBT4 |
| 电气接口 | M20＊1.5 |
| L | 排污阀 |
| 口 | 液位开关,G、M、N、S、T任选 |
| R | 4～20mA二线制变送器 |
| D | 隔爆型:dIIBT4 |
| E | 本安型:ibIICT4 |
| F | 配隔离安全栅 |
| A | XGTH-510(竖式)显示调节报警仪 |
| B | XGTA-810(横式)显示调节报警仪 |
| J2 | 循环水加热夹套 |
| J4 | 电伴热装置 |
| --口 | 测量范围(mm) |
| --口 | 介质密度(g/cm3) |
| --口 | 工作压力(MPa) |
消防水液位计的正确组装使用及维护
1、本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作；
2、如用户自行采用伴热管路时，必须选用非导磁材料，如紫铜管等。伴热温度根据介质情况确定；
3、安装必须垂直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗；
4、介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；
5、使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；
6、打开底法兰，装入磁性浮子（注意：重端带磁性一端向上，不能倒装。）；
8、应根据介质情况，不定期清洗主导管清除杂质；
9、对超过一定长度（普通型>3米、防腐型>2米）的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；
10、磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
11、当配有远传配套仪表时需做到如下几条：
（1）、应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；
（2）、远传配套仪表上感应面应面向和紧贴主导管；
（3）、远传配套仪表零位应与液位计零位指示处在同一水平线上；
（4）、远传配套仪表与显示仪表或工控机之间的连线*好单独穿保护管敷设或用屏蔽二芯电缆敷设；
（5）、接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。

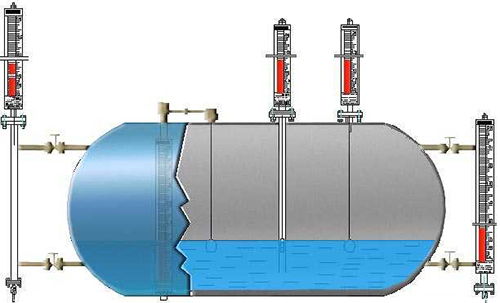

消防水液位计型谱
| UHZ | 磁翻板液位计 | ||||||
| 测量型式 | 25 | 侧侧安装式 | |||||
| 27 | 顶部安装式 | ||||||
| 28 | 侧顶安装式 | ||||||
| 29 | 侧底安装式 | ||||||
| 26 | 底部安装式 | ||||||
| 显示方式 | 1 | 双面板式 | |||||
| 2 | 单面板式 | ||||||
| 3 | 单带夜光型 | ||||||
| 4 | LED显示型 | ||||||
| 远传方式 |
|
无可省略 | |||||
| L | 远传型 | ||||||
| 防爆形式 | O | 普通型 | |||||
| G | 隔爆型 | ||||||
| Z | 本安型 | ||||||
| F | 配安全栅 | ||||||
| 液位控制 | O | 无 | |||||
| S | （报警）开关 | ||||||
消防水液位计工作原理
磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
二相邻指示板轴向间距离为10mm，因此，液位指示误差为±10mm。
消防水液位计产品特点
1、适用范围广、安装形式多样，适合任何介质的液位、界面的测量。
2、被测介质与指示结构完全隔离，密封性能好，防泄露、适应高压、 高温、腐蚀条件下的液位测量，可靠性高。
3、集现场指示、远传变送、报警控制开关于一体且可自由调整，功能齐全 双色指示带夜光、连续直观、醒目、测量范围大，观察方向可任意改变。
4、耐振动性能好，能适应液位波动大的情况下工作 结构简单，安装方便，维护费用低。
5、带精美的磁钢校正器，现场随意校调技术参数。
|
