消防水池安什么液位计,投入式消防水池液位计
发布时间：2021-01-18 09:13:05??点击次数：1868次
消防水池液位计产品概述
UHZ系列磁翻板液位计是我公司按原化学工业部行业标准HG/T2742-1995《磁性浮子式液位计技术条件》并参照HG/T21284-95《磁性液位计》开发生产的产品。由于其跟液位同步上升的磁浮子通过指示器上的磁翻柱耦合翻转来显示液位，显示器不直接与容器连通，所以可以制成防泄漏、耐高压、及腐蚀条件下测量的液位计。可靠性好，使用安全、指示醒目、测量范围宽、安全方便。克服了玻璃管（板）式液位计受高低温剧变易破碎及耐压低的缺点。
本液位计在就地指示的基础上还可制成带上下限报警或电远传。输出标准信号，实现远程指示、控制及检测。
由于本液位计直观醒目、安全可靠，检测功能齐全、测量范围宽、使用寿命长、安装维护方便等特点。所以广泛用于石油、化工、电力、冶金、环保等部门的液位检测与控制。
消防水池液位计技术参数
| 安装形式内容 | 侧装式 | 顶装式 | |
|
安装间距 (测量范围) |
不锈钢 | 500～5000(mm) | 500-2500(mm) |
| ABS、PP-R | 500～4000(mm) | ||
| 工作压力 | 0.6,1.6,2.5,4.0MPa | 0.6,1.6,2.5MPa | |
| 介质密度 | ＞0。6g/c | ＞0.76g/c | |
| 法兰连接 | 不锈钢 |
法兰20-40(DN20 PN1.0-4.0) (GB9119-88) |
法兰200-25(DN200 PN1.6) (GB9119-88) |
| ABS |
法兰20-10(DN20 PN1.0) (GB9119-88) |
法兰200-6(DN200 PN0.6) (GB9119-88) |
|
| 主体材料 | ICr18Ni9Ti、ABS、PP-R(工作压力0.6MPa) | ||
| 介质温度 | -40～100℃(ABS、PP-R：-40～80℃) | ||
| 环境温度 | -40～+70℃ | ||
| 示值误差 | ±100mm | ||
| 介质粘度 | ≤1st(10-4 /s) | ||
|
上、下限 开关输出 |
1、控制灵敏度：10mm 2、输出接点容量：AC220V 2A 3、接点寿命：5×104次 4、防爆特征：iaIICT4本质安全型 |
||
| 电远传、连续显示 |
1、精度：±1.5% 2、输出负载：750Ω 3、输出信号：4～20mA输出，24V DC二线制 4、防爆特征：iaIICT4本质安全型 |
||
消防水池液位计的使用注意事项
1.对超过一定长度（普通型>3米、防腐型>2米）的液位计。
2.安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
3.当配有远传配套仪表时需做到如下几条：
4.应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；
5.远传配套仪表上感应面应面向和紧贴主导管；
6.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；
7.应根据介质情况，不定期清洗液位计的主导管清除杂质；
消防水池液位计型谱
|
型 号 UHZ-517 |
结构特点 | 接液材质 |
测量范围 (mm) |
适用介质条件 | 法兰连接(mm) | 重量(kg) | |||||
|
温度 (℃) |
压力 (Mpa) |
密度 g/cm3 |
粘度 (Pa.s) |
DN | PN |
基本 重量 |
加长 基本 重量 |
||||
| C10 | 标准型 |
1Cr18Ni 9Ti0Cr18Ni9 (304) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.0 1.6 |
6 | 5 |
| C11 | 高压型 |
300- 8000 |
-20 +150 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
2.5 4.0 |
6 | 6 | |
| C12 |
高温型 高压型 |
300- 8000 |
-20 +350 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
6.3 1.0 |
6 | 6 | |
| C13 |
低温型号 (防霜型) |
300- 3500 |
>-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.6 2.5 |
6 | 7.5 | |
| C14 |
液氨、液 化石油气 专用型 |
300- 15000 |
-20 +150 |
0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
| C15 | 耐腐型 |
00Cr17Ni14Mo2 (316L) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
| C16 |
防腐型（ PP外层玻 璃钢） |
PP |
300- 5000 |
20 +100 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C17 |
防腐型（ PVC 外层 玻 璃钢） |
U-PVC |
300- 5000 |
20 +60 |
0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C18 | 防腐型 | ABS |
300- 5000 |
-20 +120 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
| C19 |
防腐型（ 不锈钢内 衬PP） |
PP |
300- 15000 |
-20 +100 |
0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
| C20 | 防腐型 | PE |
300- 5000 |
20 +40 |
0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
| C21 |
蒸气夹套 加热型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
| C22 |
高粘度 介质型 |
0Cr18Ni9 (304) |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
| C23 |
食品专 用型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |

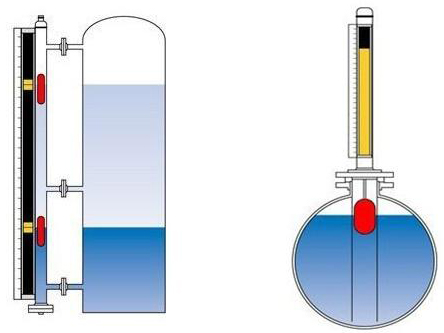

消防水池液位计工作原理
磁翻板液位计主体外的翻板箱受主体内浮子（具有定向磁性源，按不同介质和压力针对研制）的作用促其翻板翻动并显示红白颜色，并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺，从而使液位的指示显得更加清晰。

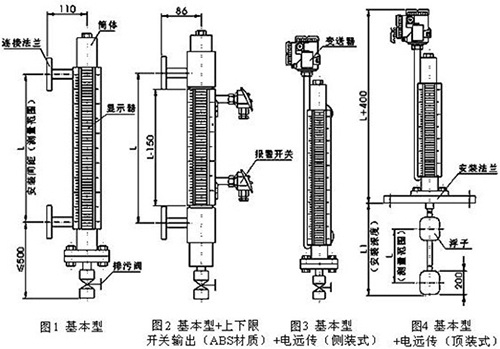

UHZ液位计结构如下图所示
消防水池液位计的结构特点
1、结构
液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转180’液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。
2、上下限开关输出
利用磁性浮子随液位移动，使安装在液位计立管设定位置上的黄片开关动作，实现开-关控制或报警。

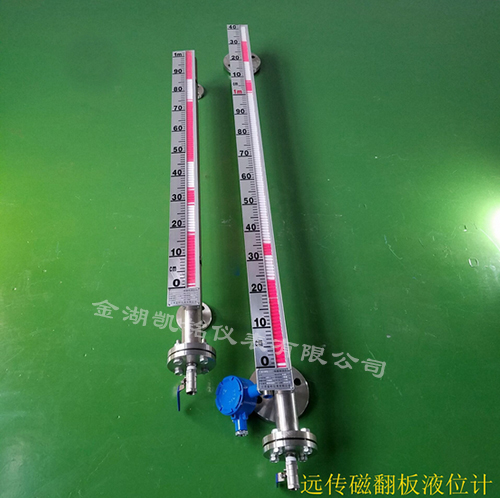

3、液位计电远传
在液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，转换成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。
|
