磁翻板液位计供应

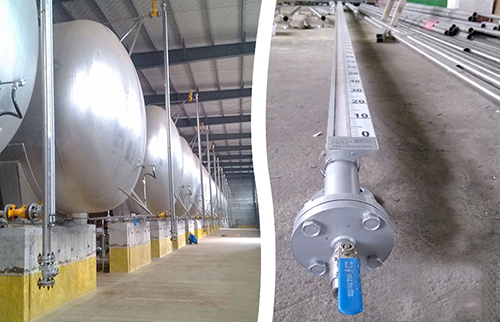

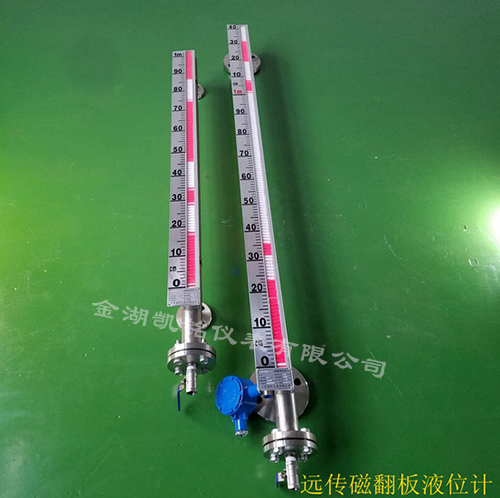

UHZ型磁翻板液位计是凯铭仪表公司创新设计的新一代液位计，产品技术先进，结构合理，显示清晰直观，由本体、翻板箱（由红、白双色磁性小翻板组成）、浮子、法兰盖等组成，用于各类液体容器的液位测量。也有主体内磁浮子随液位的升降而上下运动，同时驱动主体外指示内的双色磁板翻转，有液位时转示红色、无液位时转示白色。红色和白色之间的界线即代表液位高度。从而使液位指示显得更加清晰。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
磁翻板液位计的优点
1、结构简单、坚固牢靠、无需专门维护。
2、直接显示液位高低，不受被测液高温、易流动、易燃烧、有毒等特性的影响。
3、翻板工作无需电源，无需断开的情况下也能显示液位变化和报警。
4、可用于真空、高压、高温的环境，对密度低的液体也可适用。
5、耐腐蚀性能强，适用于大多数腐蚀性液体。
磁翻板液位计主要技术指标
1、量程范围（mm）：300～19000
2、介质密度（g/cm3）：0.5～2
3、介质粘度： ≤0.02Pa.S
4、工作温度℃：-40～350
5、压力等级（MPa）：≤32
6、测量精度（mm）：≤±10
7、安装方式：侧装式、顶装式、底装式
8、防护等级：IP65
9、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、传输方式：4～20mA 或 开关量
11、接口法兰：PN4.0 DN25 HG20593（侧装式）；PN1.0 DN100 HG20593（顶装式、底装式），可以根据用户的需要特殊定制。
注：当液位计安装受环境影响，空间位置L1<300订货时应明显提出。
磁翻板液位计应用须知
l、侧装式液位计与被测容器的上下分液管间*好各装一只截止阀门以便打开或关闭液位计；另一方面为维修液位计带来方便。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉，注入清水即可清洗液位计的主体。
2、安装液位计时，法兰中心线垂直度≤4‰，当液位计的测量范围大于3米时，需要考虑增加中间加固法兰(或朵攀)作固定支撑以增加强度。
3、配套远传液位变送器与二次仪表之间隔连线，要求连线的芯线截面面积应大于0.8mm。．与交流电源同路平行铺设时，至少应保持20厘米以上的间距，*好单独穿铁管铺设，或用屏蔽二芯电缆铺设，屏蔽层只能一端接地。
4、选用液位控制器，其触点容量均以阻性负载设计，如用非阻性或大力功率负载则要用中间继电器转换。
5、对液体介质中含有悬浮杂质的亲磁物质的场合，不宜使用本液位计，因这些杂质会对浮子组件造成卡阻。
6、外形结构中的盲区(L1)与介质密度有关。故不同介质有不同的盲区。
磁翻板液位计型谱
|
型 号 UHZ-517 |
结构特点 | 接液材质 |
测量范围 (mm) |
适用介质条件 | 法兰连接(mm) | 重量(kg) | |||||
|
温度 (℃) |
压力 (Mpa) |
密度 g/cm3 |
粘度 (Pa.s) |
DN | PN |
基本 重量 |
加长 基本 重量 |
||||
| C10 | 标准型 |
1Cr18Ni 9Ti0Cr18Ni9 (304) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.0 1.6 |
6 | 5 |
| C11 | 高压型 |
300- 8000 |
-20 +150 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
2.5 4.0 |
6 | 6 | |
| C12 |
高温型 高压型 |
300- 8000 |
-20 +350 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
6.3 1.0 |
6 | 6 | |
| C13 |
低温型号 (防霜型) |
300- 3500 |
>-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.6 2.5 |
6 | 7.5 | |
| C14 |
液氨、液 化石油气 专用型 |
300- 15000 |
-20 +150 |
0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
| C15 | 耐腐型 |
00Cr17Ni14Mo2 (316L) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
| C16 |
防腐型（ PP外层玻 璃钢） |
PP |
300- 5000 |
20 +100 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C17 |
防腐型（ PVC 外层 玻 璃钢） |
U-PVC |
300- 5000 |
20 +60 |
0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C18 | 防腐型 | ABS |
300- 5000 |
-20 +120 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
| C19 |
防腐型（ 不锈钢内 衬PP） |
PP |
300- 15000 |
-20 +100 |
0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
| C20 | 防腐型 | PE |
300- 5000 |
20 +40 |
0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
| C21 |
蒸气夹套 加热型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
| C22 |
高粘度 介质型 |
0Cr18Ni9 (304) |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
| C23 |
食品专 用型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
| □ | 配套仪表及附件内容 | ||||||||||
| O | 盲板法兰，不配排污阀 | ||||||||||
| L | 液位计底部配排污阀 | ||||||||||
| O | 无液位报警开关 | ||||||||||
| H | 高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除 | ||||||||||
| L | 低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除 | ||||||||||
| B | 高位、低位报警开关全配，有记忆功能AK-3型和AK-4型 | ||||||||||
| G | 高位报警开关，区域型报警AK-1型 |
附DF-1型转换言放大器壹台 PF113A插座壹只 JTX-012-22F大功率继电器（单点：壹只，双点贰只）PF083A插座 |
|||||||||
| D | 低位报警开关，区域型报警AK-1型 | ||||||||||
| Q | 高位、低位报警开关全配，区域型报警AK-1型贰台 | ||||||||||
| S | 高位和低位一体化型报警开关，区域型报警AK-2型 | ||||||||||
| O | 无液位控制开关 | ||||||||||
| H | 上限控制开关，单点干黄CK-1型 | ||||||||||
| L | 下限控制开关，单点干黄CK-1型 | ||||||||||
| B | 上限、下限控制开关全配，单点干黄CK-1型贰付 | ||||||||||
| W | 上限、下限控制开关一体化，双点干黄CK-2型 | ||||||||||
| T | 上限控制开关，霍尔型传感器CK-3型 | ||||||||||
| L | 下限控制开关，霍尔型传感器CK-4型 | ||||||||||
| E | 上限、下限控制开关全配，霍尔型传感器CK-3型贰付 | ||||||||||
| C | 上限、下限控制开关一体化，霍尔型传感器CK-4型 | ||||||||||
| O | 无远传变送器装置 | ||||||||||
| R | 配LB型捆绑式变送器，输出二线制4-20mADC | ||||||||||
| S | 静压式远传变送器，（URS-100）输出二线制4-20mADC | ||||||||||
| O | 普通防水型 | ||||||||||
| B | 本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅 | ||||||||||
| Bd | 隔爆型dⅡCT4 | ||||||||||
| O | 不配远传显示仪表 | ||||||||||
| A | 数字、光柱显示调节报警仪 XGTH-510（竖式） | ||||||||||
| B | 数字、光柱显示调节报警仪 XGTA-810（横式） | ||||||||||
| C | 数字显示调节报警仪 XMTA-810（横式） | ||||||||||
| E | 双光柱液位显示仪 XGH-202（竖式） | ||||||||||
| D | 智能型液位/容量（重量）显示调节仪XMT-620（横式） | ||||||||||
| -□□□□ | 测量范围(mm) | ||||||||||
| -□□ | 介质密度(g/cm3) | ||||||||||
| - | D | 开口常压容器 | |||||||||
| □ | 工作压力(MPa) | ||||||||||
|
