液位的测量技术、方法多种多样，从而相应的测量工具有磁翻板液位计、浮球液位计、钢带液位计、雷达物位计、磁致伸缩液位计、射频导纳液位计、音叉物位计、玻璃板/玻璃管液位计、静压式液位计、压力液位变送器、电容式液位计、智能电浮筒液位计、浮筒液位变送器、外测液位计、超声波液位计等等。依据介质和现场条件的不同，各种液位计各展优势，形成了以个多元化的局面。

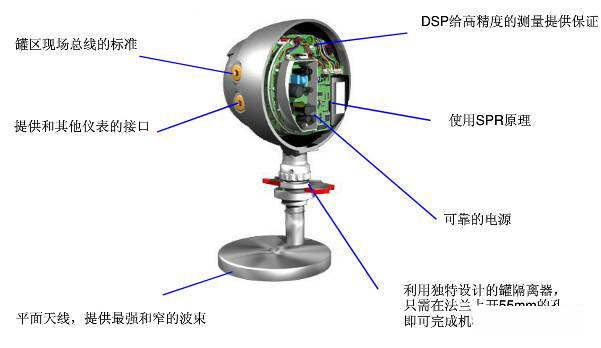

雷达液位计结构组成

雷达液位计是由发射器头（TH）与天线组成。

1.发射器头同系列雷达液位计间可以互换，发射器头由表体和电子单元（THE）组成。

电子单元由微波单元、信号处理、数据通信、电源及瞬变保护电路板等构成。

信号处理卡件（SPC）

SPC卡件包括高性能的信号处理器及通过远程编程保存储罐特定数据集的库存检测器。

模拟处理卡件（APC）

APC卡件用于模拟输入信号的滤波和多路复用。将模拟电路保留在独立的卡件上，可达到较高的信噪比，从而提高测量精度。

温度多路输入卡件（TMC）

温度多路输入卡件（TMC）用于将6台温度传感器直接连接储罐雷达液位计。

变速送器接口卡件（TIC）

本质安全输入要求采用变送器接口卡件（TIC）。TIC卡件包括：

用于4-20mA电流回路的两台进线齐纳安全栅和两台回线安全栅。

用于下位数据采集单元或远传显示单元的单台齐纳安全栅。

用于可选的温度多路输入器卡件（TMC)的信号、电源连接件。

继电器输出卡件（ROC）

继电器输出卡件（ROC）包括两台继电器，可用于控制外部装置，如阀门、泵、加热盘管等。

现场通讯卡件（FCC）

FCC卡件处理与外部装置的通讯，可提供各种类型的FCC卡件，可用于不同类型的通讯协议吗，也可以模拟其它供应商的液位计。

注: 配置不同，卡件数也不同。

2.天线有多种形式，从而形成多种型号的雷达液位计。

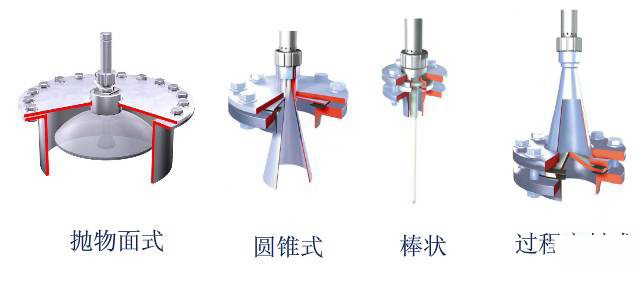

雷达液位计的天线形式

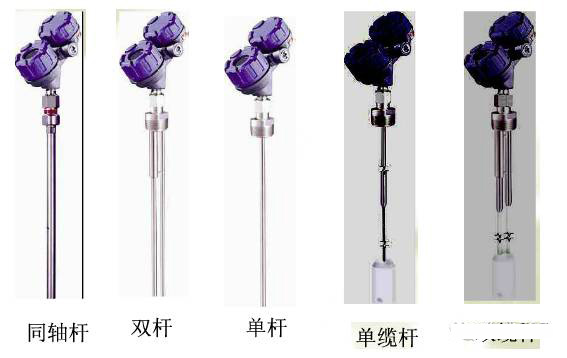

导波杆的类型

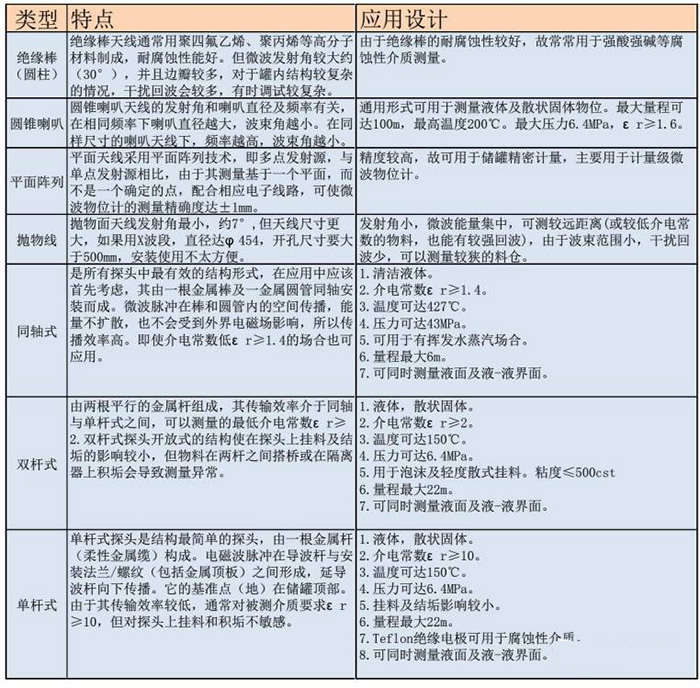

常见天线类型及应用设计
