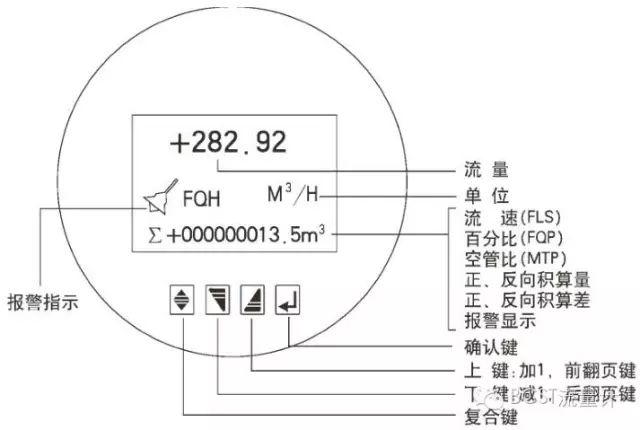

在操作电磁流量计转换器表头前先来熟悉下表头按键

以上为表头按键说明

1.根据电磁流量计转换表头的配电方式，将转换表头接上电源，仪表进入测量状态

2.在测量状态下，按下”复合键+确认键”，出现”参数设置”界面

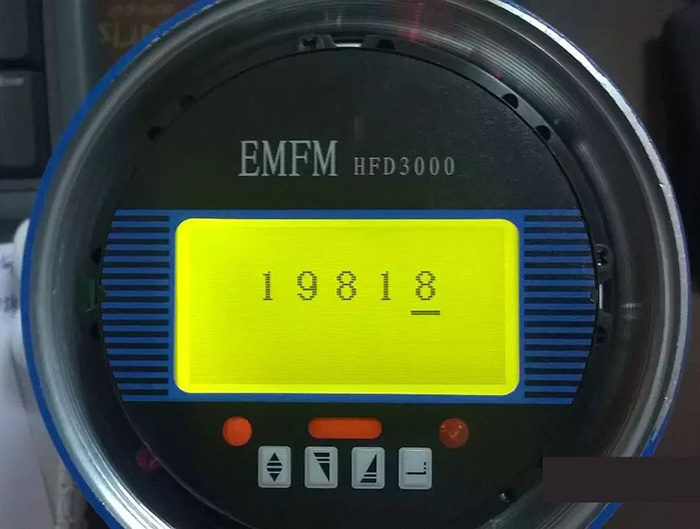

在参数设置界面，按下确认键，输入密码：19818，输入方法为按上下键调整数字，按”复合键+上键”或者”复合键+下键”来切换输入位置，下图为完成设置

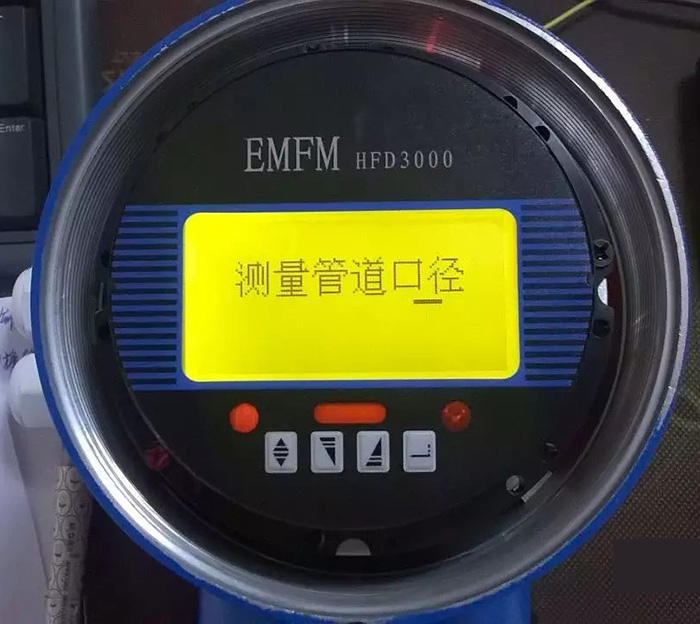

输入完成后，按下复合键+确认键进入设置菜单，并按上键切换需要更改的项目菜单，找到测量管道口径菜单

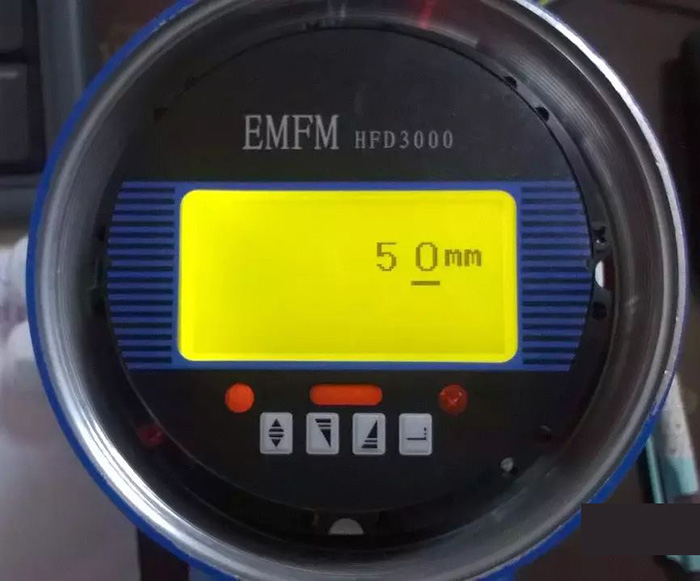

按确认键进入菜单按上键或者下键选择需要设置的测量管道口径

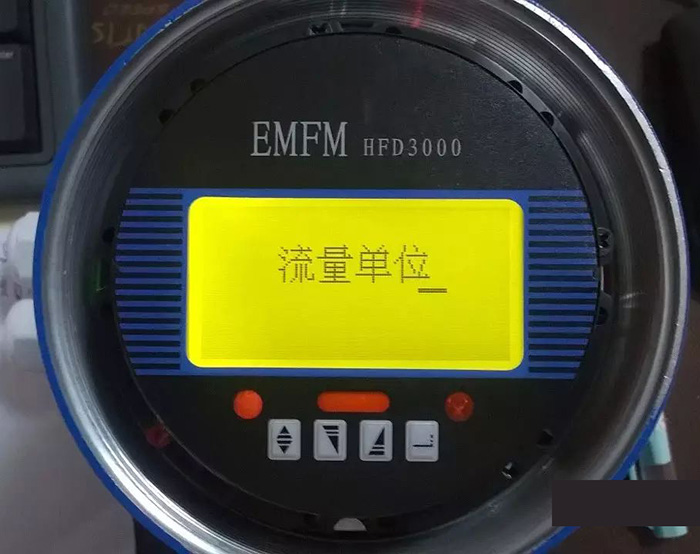

设置完成后按确认键回到测量管道口径选择画面，再按上键选择流量单位，并按确认键进入

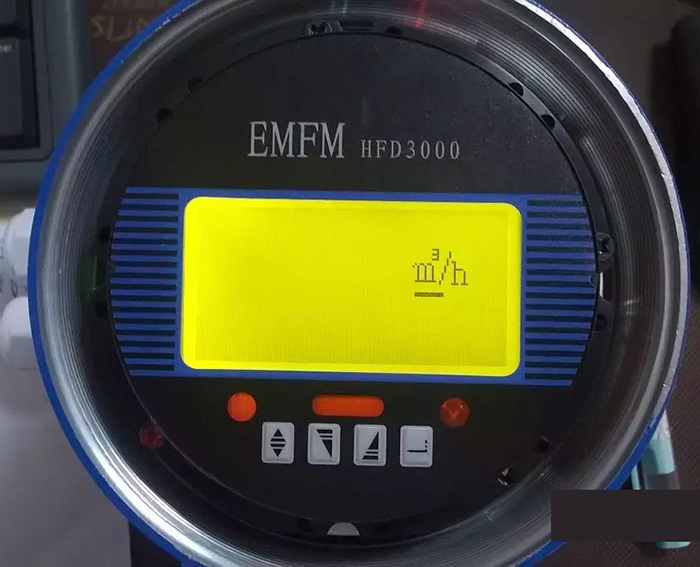

根据需要显示的单位，按上键或者下键进行设定，设定完成后按确认键返回选择画面

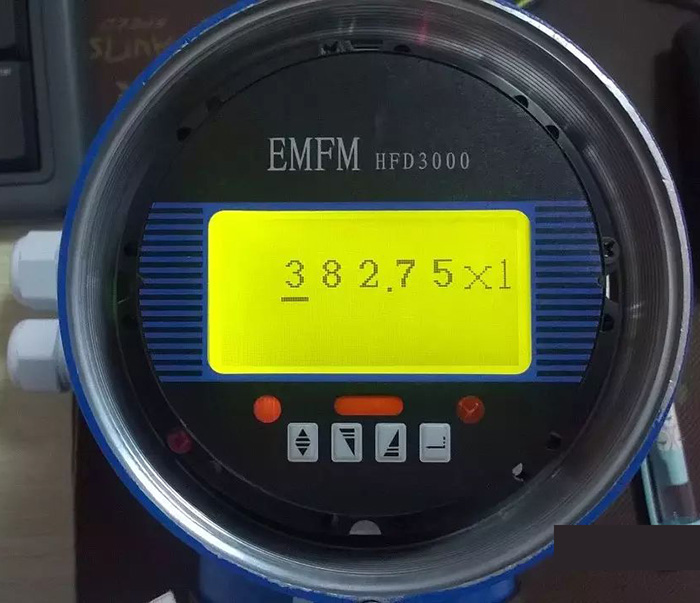

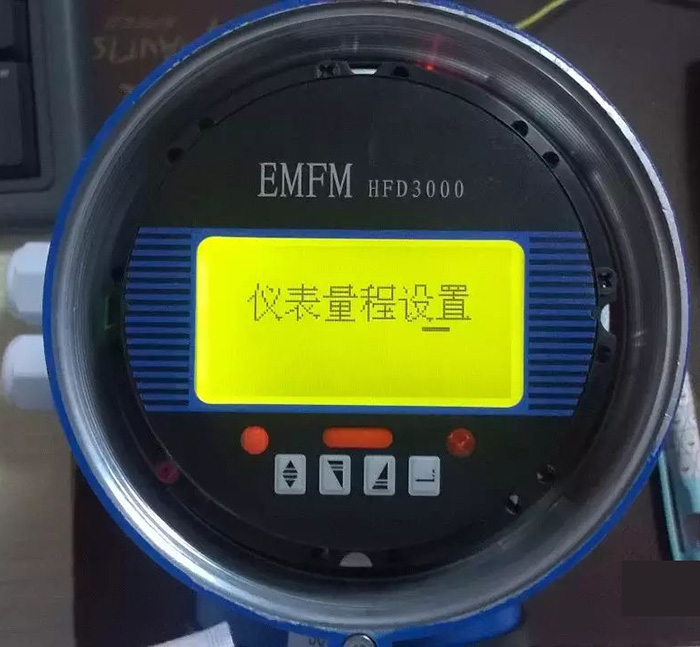

按上键选择仪表量程设置选项，按下确认键进入设置

按上键或者下键设定数字，按复合键+上键或者复合键+下键进行输入位置切换，完成设置按下确认键

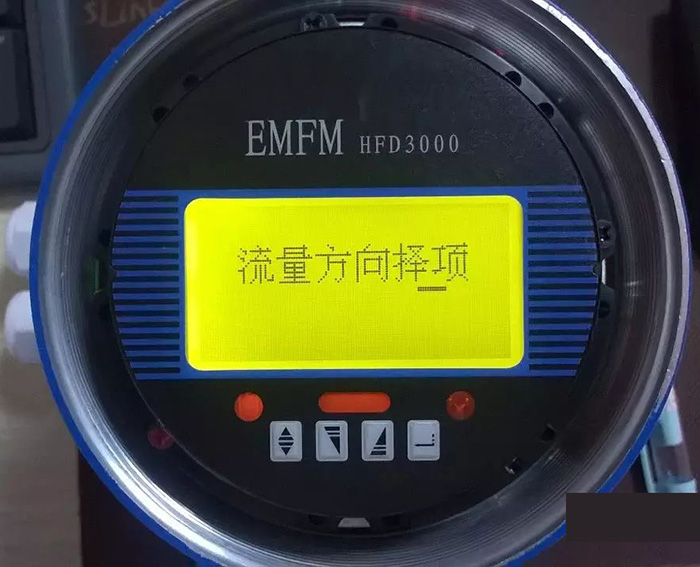

按上键切换菜单至流量方向择项

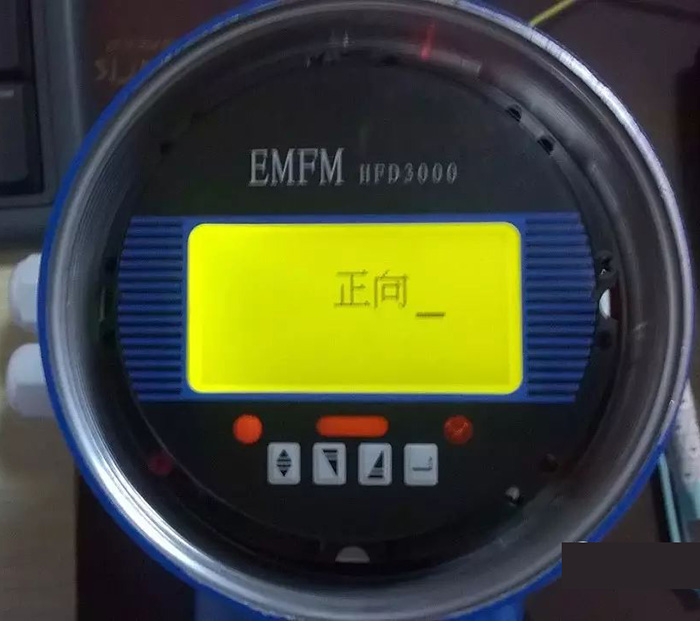

按下确认键，然后按上键切换正向或者反向，完成后按下确认键

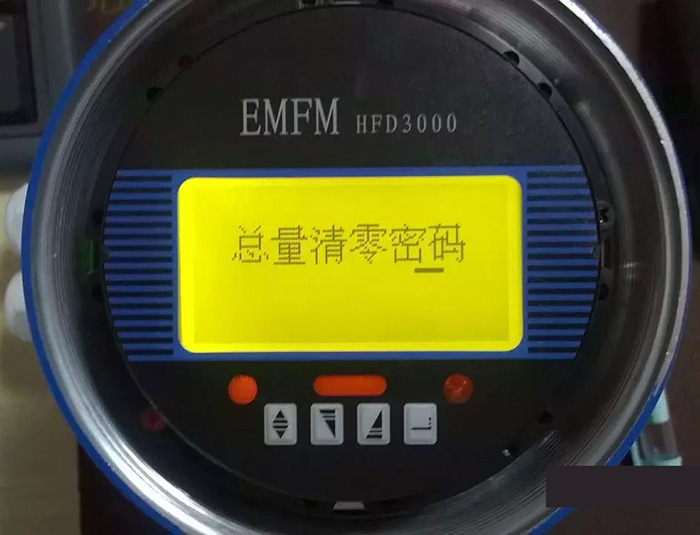

按上键切换菜单至总量清零密码，按确认键进入

按上键或者下键输入数字，按复合键+上键或者复合键+下键切换输入位置，完成输入按确认键

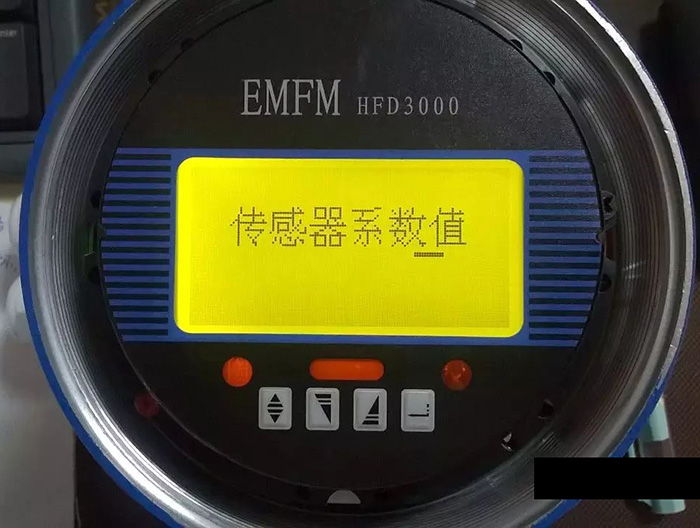

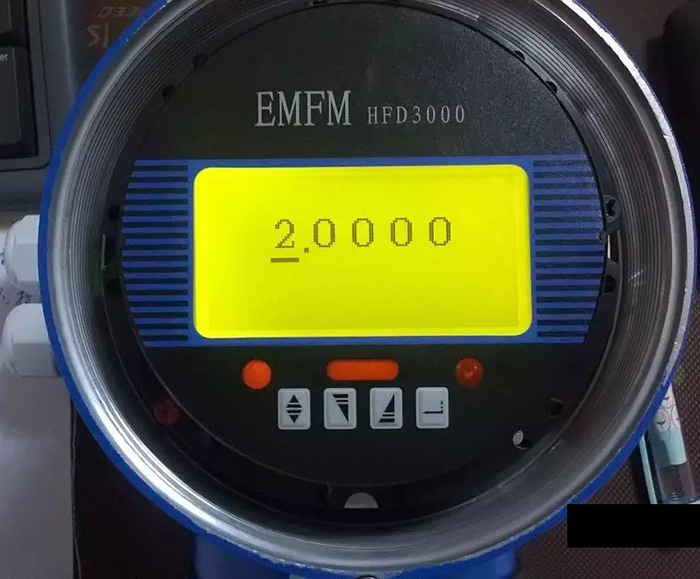

注意不可将密码设置为00000默认密码，需要更改密码为00001，按确定键并记住密码，按上键切换至传感器系数值选项,传感器系数值与流量成正比

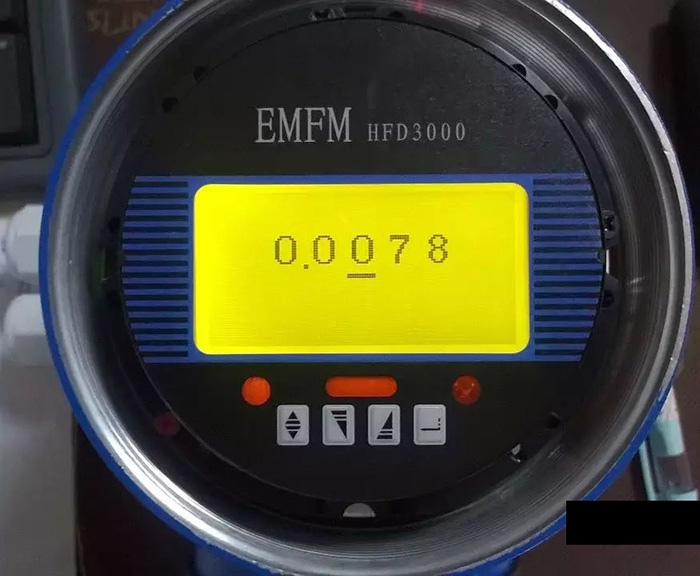

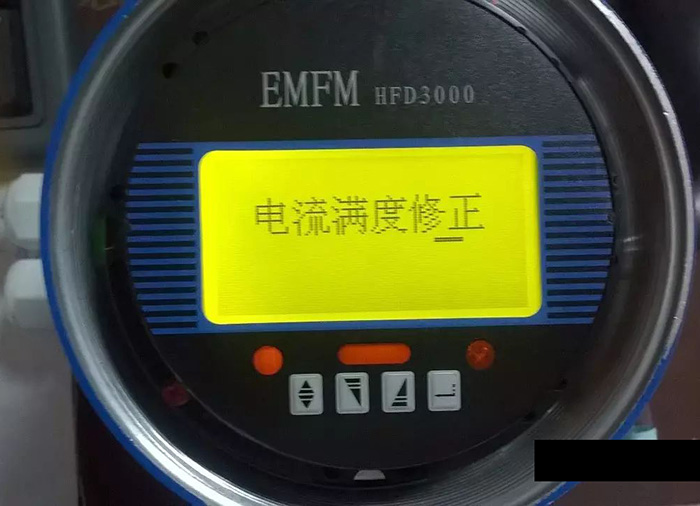

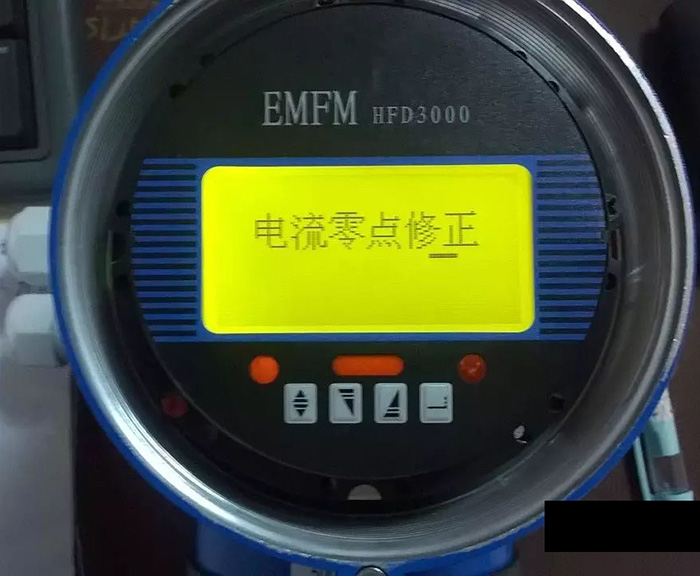

按确认键进入，按上键或者下键输入数字，按复合键+上键或者复合键+下键切换输入位置，完成输入按确认键返回菜单选择界面，分别选择电流零点修正对应4mA与电流满度修正对应20mA

按上键或者下键输入数字，按复合键+上键或者复合键+下键切换输入位置，完成输入按确认键

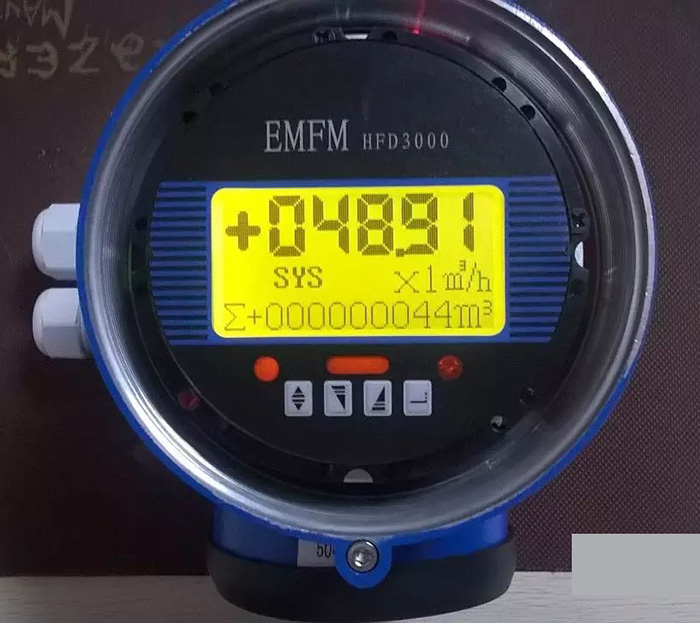

全部完成设定后可长按确定键几秒即可进入正常测量界面，恭喜您已经完成电磁流量计常用菜单的调试工作！
