磁性浮子远传液位计是一种在罐区普遍在使用的液位仪表，不仅可以就地现场显示，也可通过4-20mA远传信号输出，一般是两线制。本文可以介绍一个接法，磁性浮子远传液位计正*接仪表24V输出端，磁性浮子远传液位计负*接仪表4~20MA输入端的正*，然后仪表的4~20MA输入端的负*与仪表的24V输出端的负*短接起来。以上接法可以利用仪表的24V输出做液位计电源。如果是四线制，那就好办了，液位计的电源正负*接供电电源正负*。4~20MA正负*分别接仪表的4~20MA输入端的正负*.

如果用安全栅的话，24伏接安全栅电源（24V供电的）输入端正负对应液位计的正负端子，输出端正负对应仪表的正负。

磁性浮子远传液位计接线注意事项

鉴于磁性浮子远传液位计接线出错，轻则导致测量不准，重则造成仪表损坏，所以在对磁性浮子远传液位计进行接线操作时，一定要注意以下几点：

1、在配线时应避开大容量的变压器、电动机或干扰源；

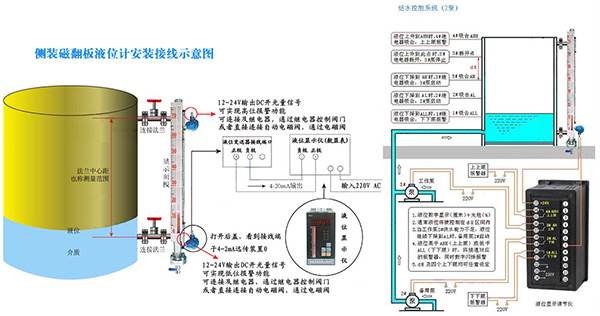

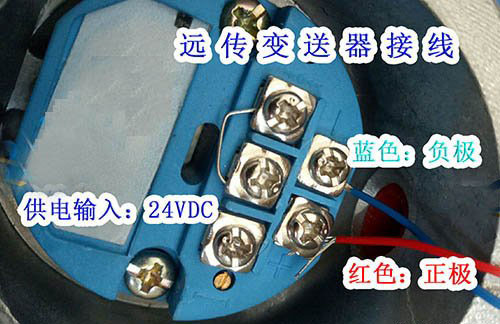

2、拧下接线盒的接线端盖，将电缆穿过电缆接头，连接到24VDC两端；

3、根据需要连接接地端子；

4、拧紧接线盒的接线端盖；

5、对于防爆型仪表，为确保防爆性能，必须按有关规定配线；

磁性浮子远传液位计有很多种材质，使用于不同测量介质；而且数显表还可以报警，远传接线有 两线制 ，三线制 ，四线制

磁性浮子远传液位计的接线方法

磁性浮子远传液位计一般是两线制，4~20MA信号。其中一种接线方法为：磁性浮子远传液位计正*接仪表24V输出端，磁性浮子远传液位计负*接仪表4~20MA输入端的正*，然后仪表的4~20MA输入端的负*与仪表的24V输出端的负*短接起来。以上接法可以利用仪表的24V输出做磁性浮子远传液位计电源。

如果是磁性浮子远传液位计采用的是四线制，则磁性浮子远传液位计的电源正负*接供电电源正负*。4~20MA正负*分别接仪表的4~20MA输入端的正负*。如果用安全栅的话，24伏接安全栅电源（24V供电的）输入端正负对应磁性浮子远传液位计的正负端子，电源输出端正负对应仪表的正负。
