污水池液位计安装图
发布时间：2021-08-10 02:15:25??点击次数：3255次
污水池液位计作为一种非接触式物位测量仪表，具有测量精度高、安装简便、基本免维护等特点，常用于测量各种容器内液体的液位，以及水渠、水池、水库、江河湖海等的水位，在钢铁、石化、水处理及水利等诸多行业或领域有着非常广泛的应用。为实现对液位的可靠检测，应遵循污水池液位计的安装原则以及安装注意事项。
一、污水池液位计的安装原则
1、换能器发射面到*低液位之间的距离应小于污水池液位计的量程。

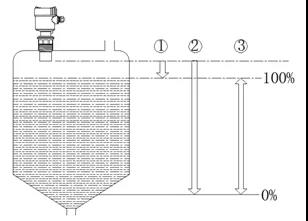

2、换能器发射面到*高液位之间的距离应大于液位计盲区（安装高度>*高液位+盲区）如图1所示：
①为满 ②为空（*大测量间距） ③测量范围
3、换能器发射面应与被测液面保持平行，这样声波就可以垂直发射到被测液面，以保证*大的能量返回。
二、污水池液位计安装注意事项

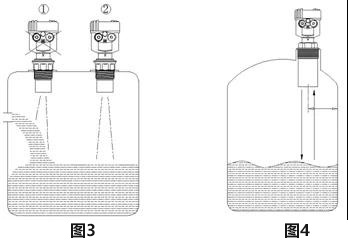

1、换能器的正下方应尽量避开进、出料口等液面有剧烈波动的位置，如图3所示：
2、由于波束角的存在，换能器安装时应与器壁或池壁保持一定的距离，如图4所示：
3、超声波波束所辐射的范围内，不能有障碍物，安装时应尽量避开池内设施，如扶梯、管路、搅拌器等。
4、安装地点应尽可能远离产生强电磁干扰的设备。

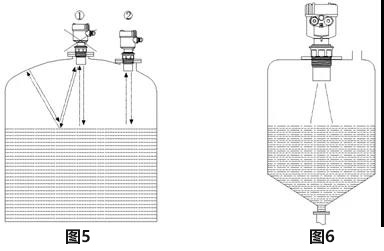

5、对于顶部为拱形的容器，超声波液位计安装应偏离容器顶中心位置，以免形成多次的反射回波，如图5所示。
6、对于顶部为平面的锥形容器，污水池液位计应尽量安装在顶部中央，这样可以保证测量到容器底部，如图6所示。
7、应尽量避免将污水池液位计安装在液位容易堆积泡沫漂浮物或剧烈波动的地方，因为这些地方会影响回波质量，产生虚假回波，从而影响测量的精度。必要时，可加装导波管，其长度至*低液位即可，应保证管内、外液位能自由、同步升降，内壁要光滑。
8、尽量不要将污水池液位计用于有水蒸气的场合。因为如有蒸汽，易形成水珠附着在探头的表面，对仪表的正常测量造成影响。
9、露天安装时应加装遮阳（雨）罩。
正确定位和合理安装是污水池液位计可靠工作的前提和关键，在常温、常压情况下，使用污水池液位计是液位测量的*佳选择。
|
