液氧储槽液位计原理
发布时间：2021-07-20 01:07:19??点击次数：2249次
1.工作原图

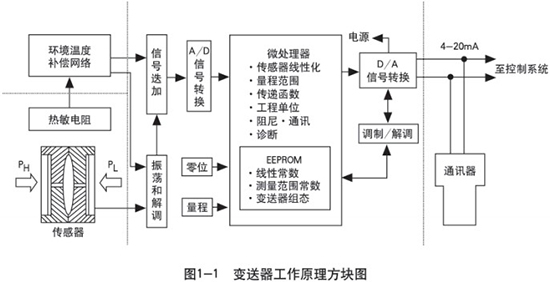

图1-1是液氧储槽液位计的基本工作原理，下面将叙述其工作原理和各部件的功能。
1.1“δ”室传感器（敏感元件）
液氧储槽液位计的核心是一个电容式压力传感器，称为“δ”室（见图1-2）。传感器是一个完全密封的组件，过程压力通过隔离膜片和灌充液硅油传到感压膜片引起位移。传感膜片和两电容*板之间的电容差由电子部件转换成4～20mA DC的二线制输出的电信号。
1.2线路板模块
液氧储槽液位计的线路板模块是一块采用专用集成电路（ASICS）和表面封装技术的线路板。线路板接收来自传感器的信号并进行修正和线性化。线路板模块的输出部分将数字信号转换成一个模拟输出信号，并可与HART手操器和上位机软件进行通信。
1.2.1 A/D转换
A/D转换电路采用16位低功耗集成电路，将解调器输出的模拟量电流转换成数字量，提供给微处理器作为输入信号。
1.2.2微处理器
液氧储槽液位计的微处理器控制A/D和D/A的转换工作，也能完成自诊断及实现数字通讯。工作时，一个数字压力值被微处理器所处理，并作为数字存储，以确保精密的修正和工程单位的转换。此外，微处理器也能完成传感器的线性化、量程比、阻尼时间以及其它功能设定。
1.2.3 EEPROM存储器
EEPROM存储所有的组态，特性化及数字微调的参数，存储器为非易失性的，因此即使断电，所存储的数据仍能完好保持，以**实现智能通讯。
1.2.4 D/A转换
D/A转换将微处理器送来的经过校正的数字信号转换为4～20mA模拟信号并输出给回路。
1.2.5数字通讯
通过一台通讯器，对液氧储槽液位计进行测试和组态?；蛘咄ü我庵С諬ART通讯协议的上位系统主机完成通讯。HART协议使用工业标准的BELL202频率相移键控（FSK）技术，以1200Hz或2200Hz的数字信号叠加在4～20mA的信号上实现通讯，通讯时，频率信号对4～20mA的过程不产生任何干扰。
|
