lng储罐差压液位计是利用液柱产生的压力来测量液位的高度的仪表，在液位发生变化后，高压侧法兰处膜片所接收到的压力就会随之变化，变送器计算出的压差值也会随之发生变化，它们之间有线性的关系。通常情况下高压侧（H侧）与低压侧（L侧）不能装反，一般H侧装于设备低处，L侧装于设备高处。安装前设备法兰面应清理干净，垫片不能放偏，以免膜片被戳破或者形变导致变送器失真。

变送器根据测量范围可分成一般压力变送器（0.001MPa～35MPa）和微差压变送器（0～1.5kPa），负压变送器三种，从精度角度来分类的话，因为我们**标的精度就为0.5%。所以近年来又可以分为高精度压力变送器（0.1%或0.2%或0.075%）和一般压力变送器（0.5%）。如果液相密度变化较大，则不宜采用差压式液位计。



1 lng储罐差压液位计的结构及工作原理

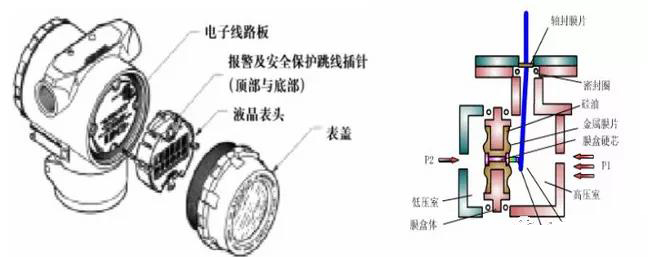

双法兰差压变送器结构：主要部件为传感器模块、电子元件外壳、毛细管、高低压侧法兰及膜片。传感器模块包括充油传感器系统（隔离膜、充油系统和传感器）以及传感器电子元件。

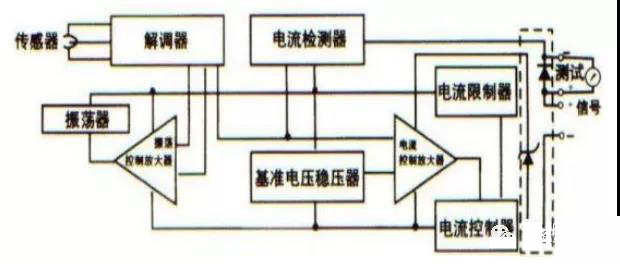

lng储罐差压液位计工作原理：将一个空间用敏感元件（多用膜盒）分割成两个腔室，分别向两个腔室引入压力时，传感器在两方压力共同作用下产生位移（或位移的趋势），这个位移量和两个腔室压力差（差压）成正比，将这种位移转换成可以反映差压大小的标准信号（4-20mA DC信号）输出，毛细管、导压管、填充液的作用是将所接收到的压力传递给变送器内部进行运算。



lng储罐差压液位计所测量的结果是压强差，即△P=ρg△h。桶槽一般是圆柱形，圆柱形截面积S是不变的。在温度变化时，介质体积膨胀或缩小，实际液位也会升高或降低，但变送器所检测到的压力始终是保持不变的。如果需要显示实际液位，也可以在DCS系统引入介质温压补偿予以解决。
