地下储罐液位计安装规范
发布时间：2021-07-03 01:16:07??点击次数：2868次
地下储罐液位计仪器安装

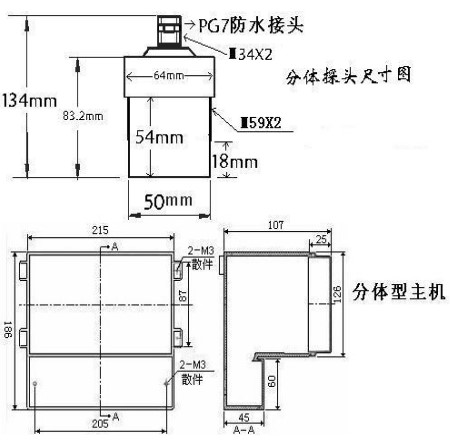

1仪表尺寸图如下：
注：仪表尺寸会根据型号的不同而有所改变，若有不同会预先告知。
2 仪表安装方式
支架安装：在被测液体上方水平固定L型支架，用螺丝将液位仪固定在支架上。
法兰安装：安装时，先将法兰固定在铁板或盲板上，然后将仪表固定在法兰上。
3 仪表安装原则
1）换能器发射面到*低液位的距离，应小于选购仪表的量程。
2）换能器发射面到*高液位的距离，应大于选购仪表的盲区。
3）换能器的发射面应该与液体表面保持平行。
4）换能器的安装位置应尽量避开正下方进、出料口等液面有剧烈波动的位置。
5）若池壁或罐壁不光滑，仪表需离开池壁或罐壁0.5m以上。
6）若换能器发射面到*高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管需和液面垂直，内壁要保持光滑。
4 安装注意事项
1）仪表外壳*好与大地可靠相连。
2）电线、电缆保护管，要注意防止积水过多。
3）仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，*好在仪表的进出线端另外安装专用的防雷装置。
4）仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，*好在液位仪周围加设防高、低温装置。
5 仪表接线
针拧开后盖即可看见仪表的接线板，如下图所示：
接线柱说明：
额定电压：DC24V，4～20mA电流输出， XPS02：+接BA-2二芯专用电缆红线跟黑线，－接BA-2二芯专用电缆屏蔽线。

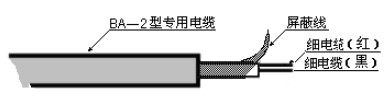

BA-2二芯专用电缆说明：
注意：
1）BA－2专用电缆的长度应（分体机专用）≤50米
2）超声波液位计到控制室的距离应≤1200米
3）给DC24V电源上电前后，请仔细检查电源的*性，注意不要接反。
4）仪表使用DC24V时，在仪表上电后，仪表电源输入端的电压不低于21V。
5）4～20mA输出线的*大负载应小于500欧姆。
|
