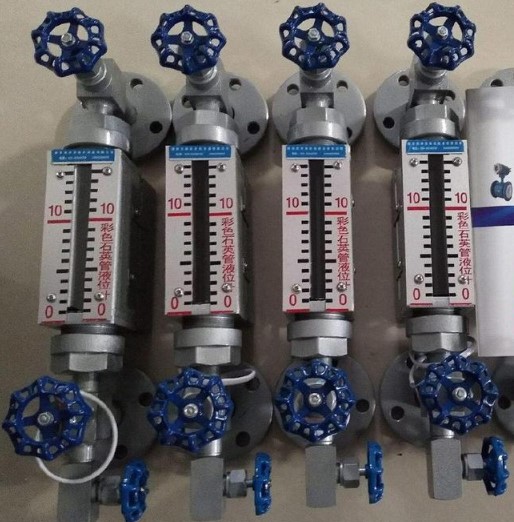

双色玻璃管液位计概述
石英玻璃管液位计是普通玻璃板液位计的更新产品，它广泛应用石油、化工、电力、冶金等行业各种透明液体容器及锅炉上，如水、汽油、液化气、液氨、丙安、丙烷、丙烯、芳烃、酸等油品和化工原料的液位测量，同时适用于二种不同介质密度的界面测量。石英玻璃管液位计侧安装在各种容器及锅炉上，直接观测到液位变化，液相显示呈现绿色，界面测量呈三色分界面。液、气显示重，密封面积大，易渗漏，显示不清晰在很近的距离难易判断液位。该产品推出立即受到石化炼油等行业欢迎。

双色玻璃管液位计特点
液气显示清晰，无盲区、耐高温、重量轻、寿命长、无泄漏、维护方便。

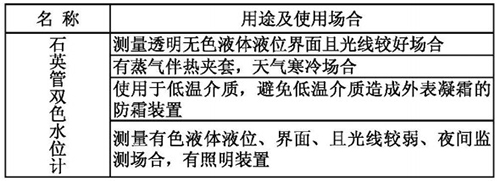

双色玻璃管液位计品种及标志
1.产品名称及型号


双色玻璃管液位计主要技术数据
1.工作压力：1.6,2.5,4,0,6.4,10.0，Mpa
2.工作温度：-50～+520℃
3.测量范围（L）：（测量范围是按安装中心距而制定。）300、500、800、1100、1400、1700、2000毫米。锅炉水位计，300、350、440。特殊规格请注明尺寸。
4.伴热蒸汽夹套：工作压力：1.0Mpa，接管尺寸：G1/4"内螺纹
5.安装连接尺寸：
①A型：法兰连接，JB82-59,1.6,2.5Mpa平面，4.0～10.0Mpa凸面DN20，或HGJ-51-91凸面DN20，压力按相应等到级。用户容器上法兰按相应标准法兰相配制造。
②G型：螺纹连接：G3/4"管外螺纹。
6.钢球自动封闭压力：＞0.2Mpa
7.显示高度与测量范围关系，见下表：（显示高度即标尺高度）单位：毫米

8.UGS-4电源：24V DC，36V DC，220V AC
9.重量：15～30Kg

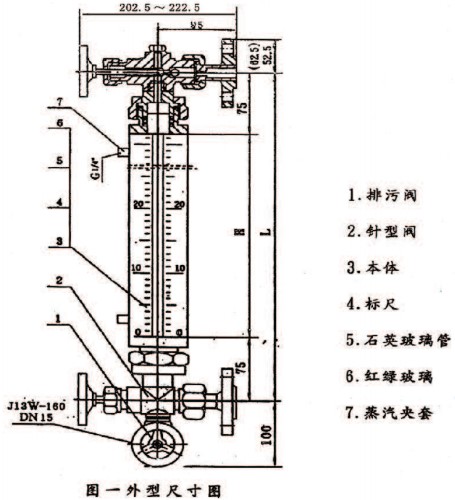

10.外形尺寸见图1-5

双色玻璃管液位计工作原理及结构
石英玻璃管液位计上、下阀法兰（G3/4"管螺纹）与容器构成连通器，透地高温异形石英玻璃管液位计与特殊滤色片装置的光学原理直接显示液位。


液位测量（B型）原理，以自然光源在不同介质中有不同的折射和反射的特性，借助滤色片使这种光学原理特性呈工某种颜色，从而达到外观液相呈绿色，气相呈红色、气、液分异，红绿显示色别反差大，为此在远距离观察*为清晰。
界面测量（C型）彩色原理与液位测量相同。由于两种液体密度差（比重差）不同、色另别不同、密度差（界面）为两种液体之间，某种有色（深色）或密度高呈现黑色、无色或密度低呈现绿色；低密度（比重轻）液体为液，气相分界面；气相呈现为红色；从而达到三色显示。如有电源条件下，界面测量选用UNS-4型带照明式较理想。
液位计上、下阀装有钢球，当玻璃意外事故损坏，钢球在容器内液位压力作用下自动密封（容器内压力大于0.2Mpa），防止容器内液继续外流，在液位计阀门两端装有阻塞螺钉（排污阀）可供放空气、取样、冲洗、在检修放出液位计内剩余液体。

双色玻璃管液位计安装与使用
1.彩色液位计属精密仪表，在运输、搬运、开箱、安装时要小心轻放，不得撞击、敲打、防止石英玻璃管及滤色片破碎。安装前并细读本使用说明。
2.安装前应考虑滤色片在自然光源较强场合（东南方向），并要考虑现场观察位置方便宜，如需调整滤色片和观察位置的方向，两端大六角螺母松开然后固紧。彩色液位计出厂前已按工作压力1.5倍试压，用户不得擅自拆卸石英管，同时在调整滤色片位置不可拆卸石英管，由于运输振动原因，用户有设备前提可在安装前按工作压力1.5倍水压试验。
3.石英玻璃管液位计的上、下法兰（螺纹）和容器连接后，如容器内液体为高温，应事先对石英管进行预热半小时后方可正式运行，以免石英管爆裂。使用时先缓慢开启上、下阀、使液体冲刷玻璃管内壁。当容器内液体进入液位计升压时，可能彩色显示不清晰，由于容器内液体不清洁或压力不稳定，液体波动所造成暂时现象，等稳定后即能清晰显示液位。
4.液位计正常运行时，阀杆退出不少4转（防止钢球碰到阀杆顶部），保证钢球自动密封。
5.石英玻璃管液位计应定期冲洗石英玻璃管用清洗剂与铬酸冲洗、排污。滤色可拆卸清洗，以免影响红、绿显示。
