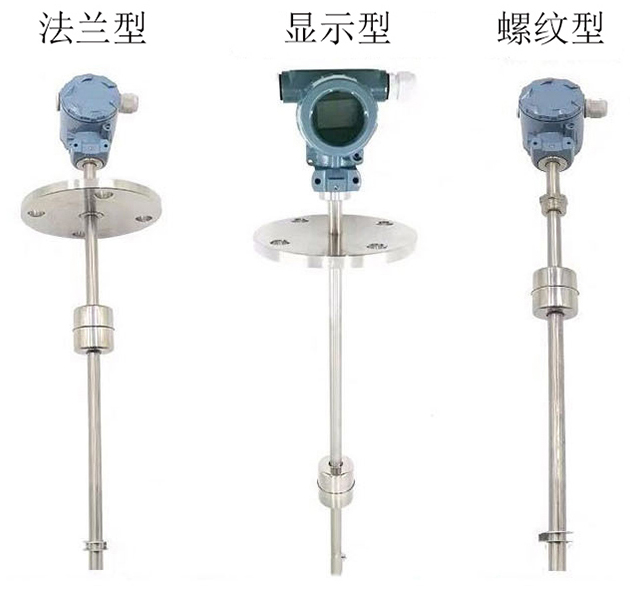

高低位浮球液位计概述
浮球液位计由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化，沿导管而上下浮动，浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻(或电压)发生变化，再由变送器将变化后的电阻(或电压)信号转换成4～20mA的电流信号输出。并可在显示仪上设定上、下限报警，实现对液位的位式控制。

高低位浮球液位计结构原理
由液位传感器和智能HART板(电流转换器)两部分组成，浮球与液位同步变化，控制干簧管吸合断开，从而使传感器内电阻成线性变化，再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。

高低位浮球液位计特点
1、智能电子部件由一块主机板和一块液晶屏组成；
2、可就地按键调整*程和零点；
3、可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号，适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或改；
4、在采用HART协议的分散控制系统中同主机进行双向通讯；
5、带有EEPROM，不因断电丢失数据。

高低位浮球液位计参数
测量范围：0~3500mm
供电电压：12~36V  DC
输出信号：两线制4~20mA.DC叠加数字信号，由 用户选择开方或线性输出；
负载电阻：250Ω
测量精度：±10mm
环境温度：-40~80℃
工作温度：-20~120℃
公称压力：≤1.6MPa
法兰标准：
A：JB/T82.1-94(平面法兰)   DN100   PN1.6 球φ90
B：JB/T82.1-94(平面法兰)   DN80  PN0.6 球φ76
介质密度：≥0.65g/cm-3
介质粘度：≤0.015PaS
接液材质：不锈钢
防护等级：IP65

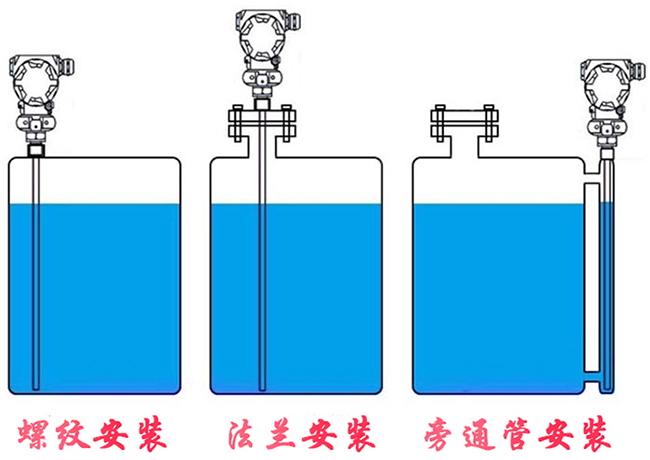

高低位浮球液位计分以下四种安装方式
A：顶置安装    B：侧侧安装   C：侧底安装  D：支架安装
(订货时请用户注明安装形式和引颈长度L值。)

对于敞口或非金属容器，可以采用支架安装方式。具体形式见图

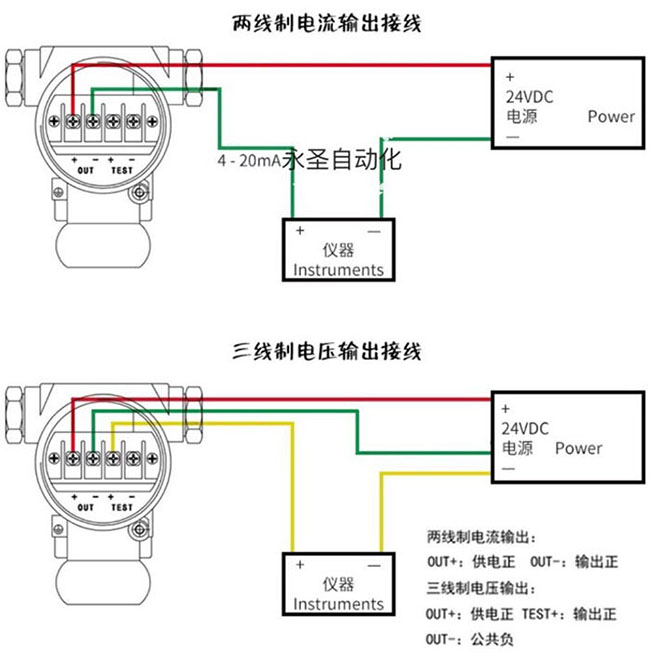

高低位浮球液位计接线方式

高低位浮球液位计安装、使用与维护
1、液位变送器的安装位置，应正确选择在液体波动小，避开或远离液体介质进、出口处，减小介质流体对液位变送器部分的冲击而产生的影响。
2、液位变送器的量程范围超过3米，需管底定位。
3、液位变送器架装固定时，所用角铁支架与安装零件均应做防腐处理。
4、液位变送器架装固定时，用户可根据实际情况用根角铁支架或用，上、下二根角铁支架固定。
5、挡圈必须安装牢固，以免测量失灵或磁性浮子脱落。

订货须知
订购UQZ磁性浮球液位计时请提供下列数据
型号规格
测量范围
被测介质密度
工作温度
工作压力
